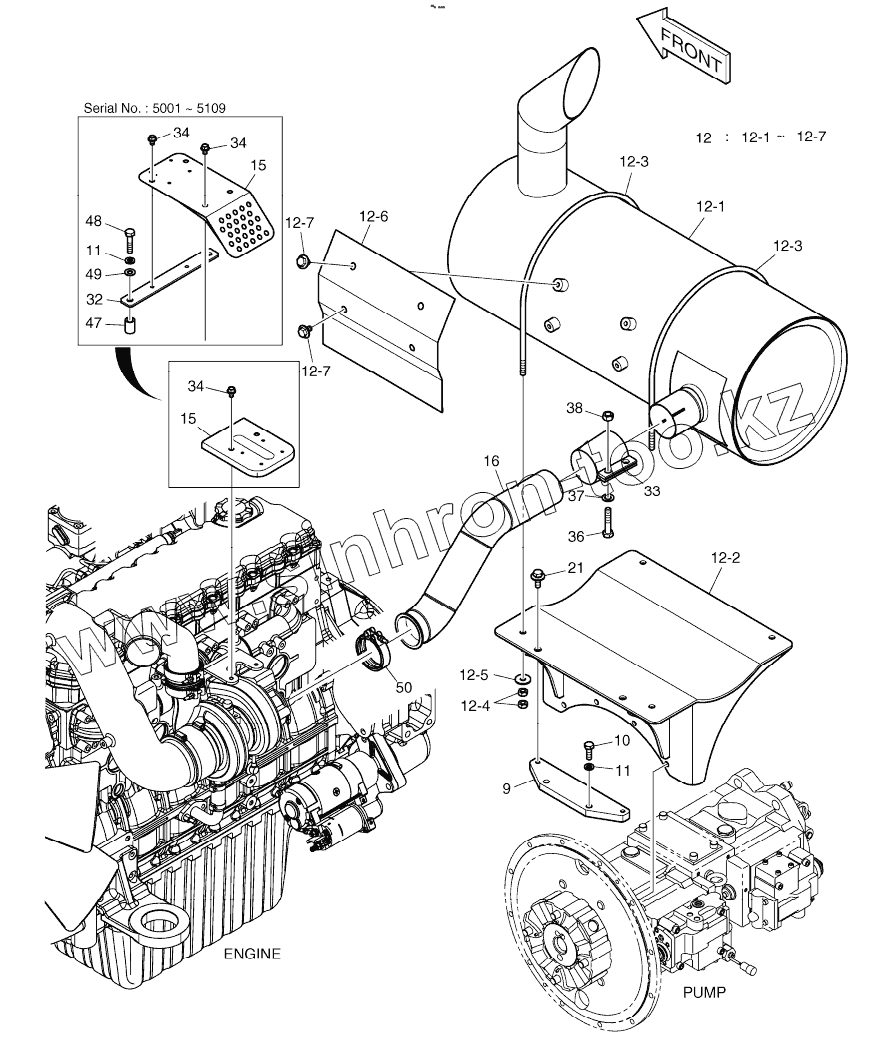

Каталог запасных частей к технике: Doosan DX225LC. MUFFLER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
9
10
11
11
11
11
11
11
12
12-1
12-1
12-2
12-3
12-3
12-4
12-5
12-6
12-7
12-7
12-7
15
15
15
15
16
21
32
33
33
34
34
34
34
34
34
34
34
36
37
38
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
K1009984K K1009984K ENGINE ASSY
9 K1011605 PLATE
10 S0558166 BOLT
11 S5102603 WASHER;SPRING M10
11 S5102603 WASHER;SPRING M10
12 K1010447B MUFFLER SUB ASSY
12-1 K1010448A MUFFLER
12-2 K1010449 BRACKET, MUFFLER
12-3 K1023547 BOLT, U
12-4 S4012633 NUT M10X1.5
12-5 2114-1058D10 WASHER
12-6 K1011606A PLATE, INSULATION
12-7 DS0025014 BOLT
15 K1015292A COVER
15 K1037930 COVER, TURBO CHARGER
16 K1010452C PIPE, EXHAUST
21 DS0025016 BOLT, SET
32 K1015293 PLATE
33 124-00310A CLAMP
33 2124-1592A CLAMP
34 K1001029 BOLT
34 K1001029 BOLT
36 S0515866 BOLT
37 S5010713 WASHER;PLAIN
38 S4012733 NUT M12
47 K1015294 SPACER
48 S0558466 BOLT
49 S5010613 WASHER;PLAIN
50 K1024182 CLAMP, HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
