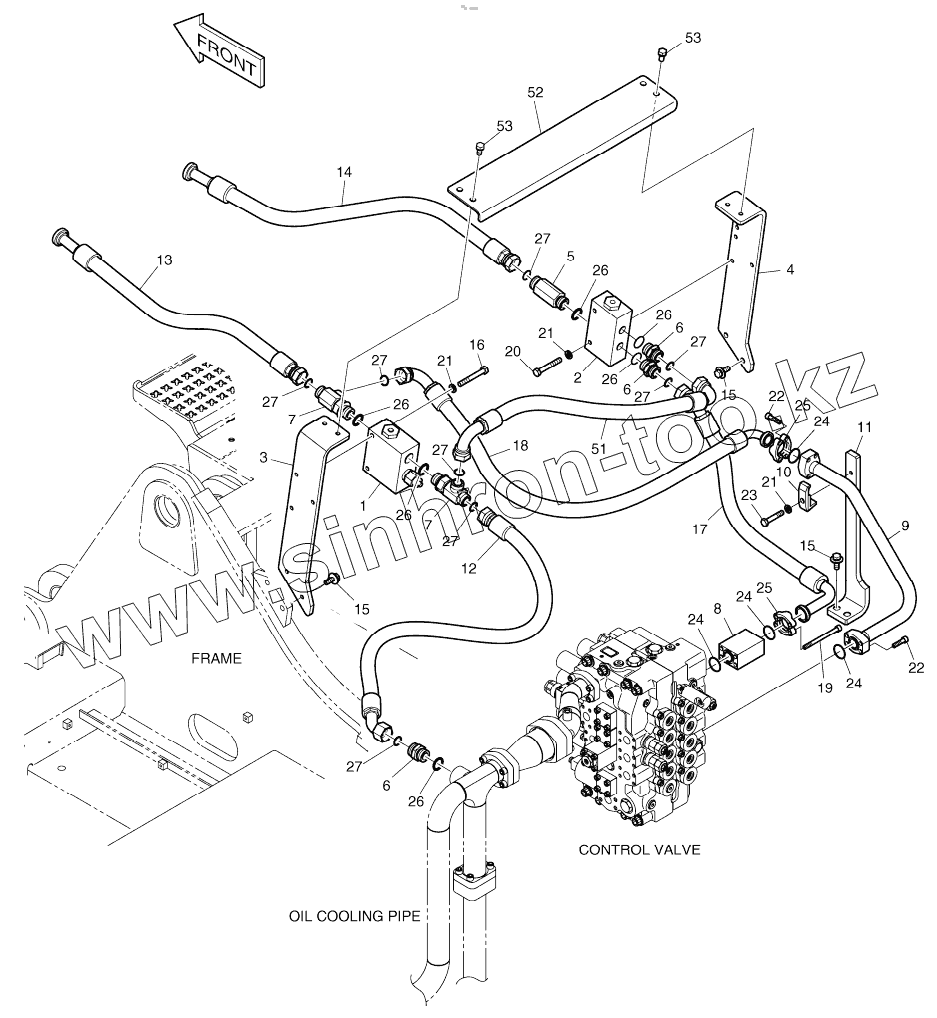

Каталог запасных частей к технике: Doosan DX225LC. MAIN PIPING - TWO WAY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1009804G
1
2
3
4
5
6
6
6
7
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
20
21
21
21
22
22
23
24
24
24
24
25
25
26
26
26
26
26
27
27
27
27
27
27
27
27
51
52
53
53
Позиция на иллюстрации Заводской номер детали Название детали
K1009804G K1009804G MAIN PIPING - TWO WAY
1 426-00248A VALVE, SELECT
2 426-00249A VALVE, SELECT
3 K1010476 BRACKET
4 K1010477 BRACKET
5 DS2232107 ADAPTER
6 2181-4133D6 ADAPTER PFO1-UNF1 7/16
7 181-00121D8 Tee
8 K1005357 BLOCK, SPACER
9 K1010475C PIPE
10 2124-1026D3 CLAMP;PIPE
11 K1010478A BRACKET
12 DS2012298 HOSE
13 DS2016050 HOSE
14 DS2016050 HOSE
15 DS0025020 BOLT
16 S0561466 BOLT
17 DS2065041 HOSE
18 DS2026158 HOSE
19 S2214266 BOLT
20 S0561266 BOLT
21 S5102703 WASHER;SPRING M10
22 S2212466 BOLT;SOCKET M10X1.5X40
23 S0561066 BOLT
24 2180-1026D19 O-RING
25 2181-9078 Flange
26 S8000291 O-RING
27 S8030161 O-RING
51 DS2023233 HOSE
52 K1010980 BRACKET
53 DS0025018 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
