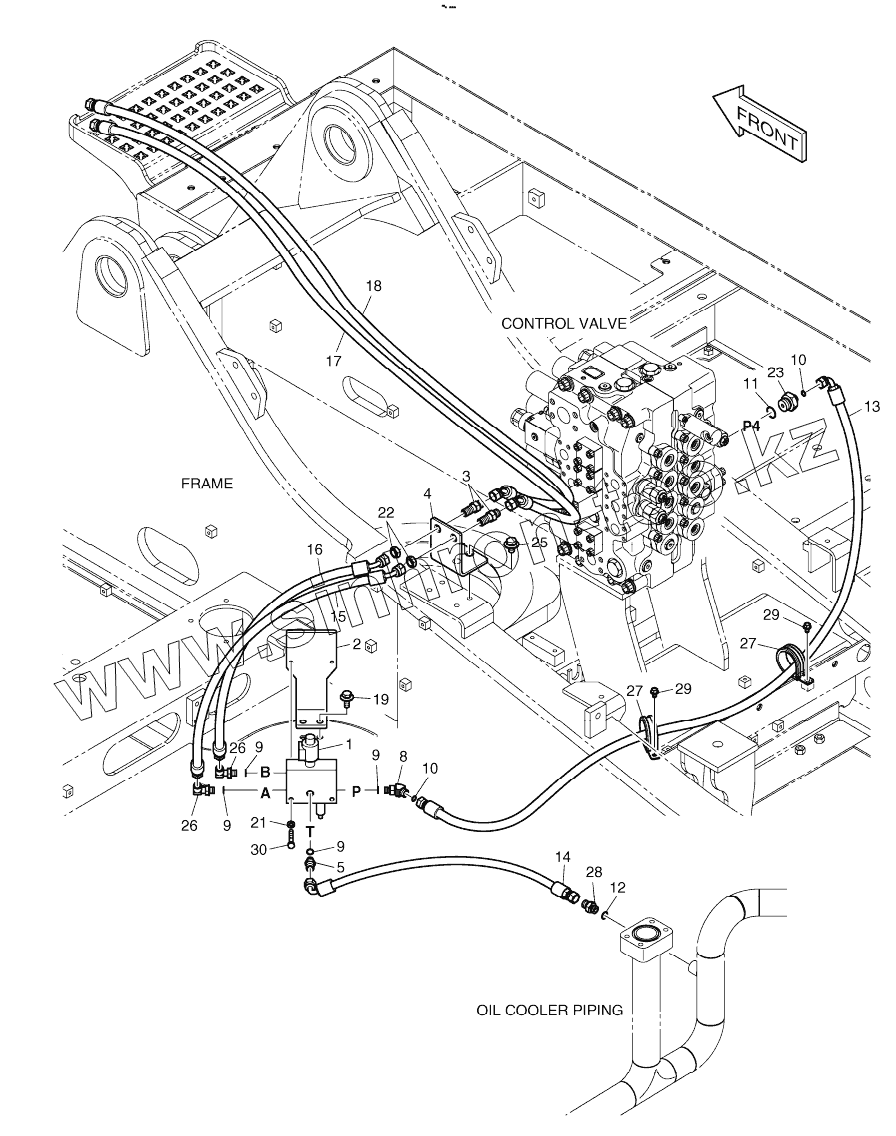

Каталог запасных частей к технике: Doosan DX225LC. MAIN PIPING - QUICK CLAMP

Тип техники

Марка

Модель

Схема

K1009803B

1

2

3

4

5

8

9

9

9

9

10

10

11

12

13

14

15

16

16

17

18

19

21

22

23

25

26

26

27

27

28

29

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
K1009803B	K1009803B		MAIN PIPING - QUICK CLAMP
1	426-00287		VALVE, QUICK-FIT
2	195-03123E		BRACKET
3	181-00078D1		ADAPTER 2PF3/8
4	K1002573B		PLATE
5	2181-1126D85		Adapter
8	DS2338029		ELBOW
9	S8000111		O-RING
10	S8030061		O-RING
11	S8000231		O-RING
12	S8000141		O-RING
13	DS2013668		HOSE
14	DS2093258		HOSE
15	DS2054344		HOSE
16	DS2054345		HOSE
16	DS2054103		HOSE
17	DS2054365		HOSE
18	DS2054366		HOSE
19	DS0025016		BOLT, SET
21	S5102503		WASHER;SPRING
22	121-00010D1		NUT
23	DS2404024		ADAPTER
25	DS0025019		BOLT
26	2181-1702D3		ELBOW
27	124-00208D9		Clip
28	2181-1126D7		ADAPTER PFO3/8-PF3/8
29	K1001029		BOLT
30	S0556466		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
