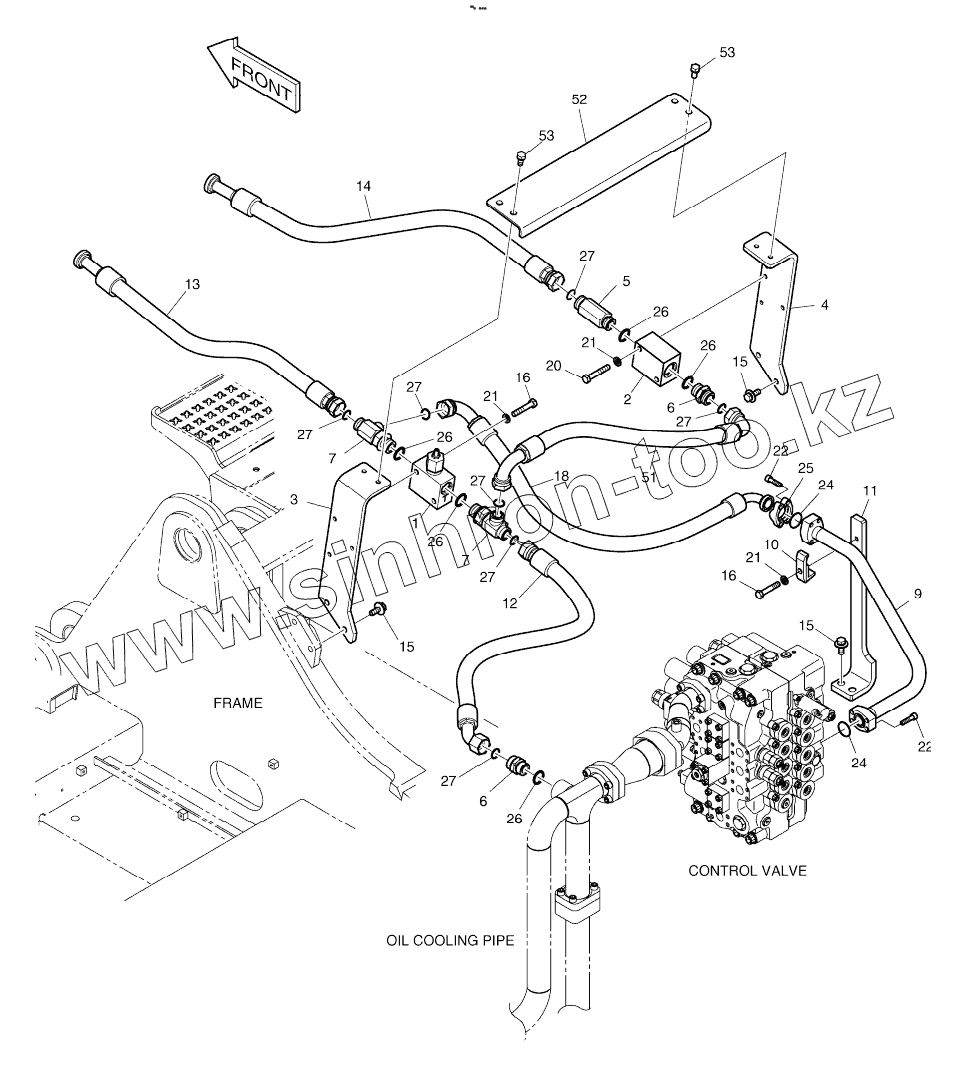

Каталог запасных частей к технике: Doosan DX225LC. MAIN PIPING - ONE WAY

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

7

7

9

10

11

12

13

14

15

15

15

16

16

18

20

21

21

21

22

22

24

24

25

26

26

26

26

26

27

27

27

27

27

27

27

51

52

53

53

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-00338	420212-00338		PIPING,MAIN, ONE WAY
K1009801C	K1009801C		MAIN PIPING - ONE WAY
1	426-00267A		VALVE, RELIEF
1	426-00267B		VALVE, RELIEF
2	423-00193B		BLOCK
3	K1010476		BRACKET
4	K1010477		BRACKET
5	DS2232107		ADAPTER
6	2181-4133D6		ADAPTER PFO1-UNF1 7/16
7	181-00121D8		Tee
9	K1010475C		PIPE
10	2124-1026D3		CLAMP;PIPE
11	K1010478		BRACKET
12	DS2012300		HOSE
13	DS2016050		HOSE
14	DS2016050		HOSE
15	DS0025020		BOLT
16	S0561066		BOLT
18	DS2026158		HOSE
20	S0561266		BOLT
21	S5102703		WASHER;SPRING M10
22	S2212466		BOLT;SOCKET M10X1.5X40
24	2180-1026D19		O-RING
25	2181-9078		Flange
26	S8000291		O-RING
27	S8030161		O-RING
51	DS2023234		HOSE
52	K1010980		BRACKET
53	DS0025018		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
