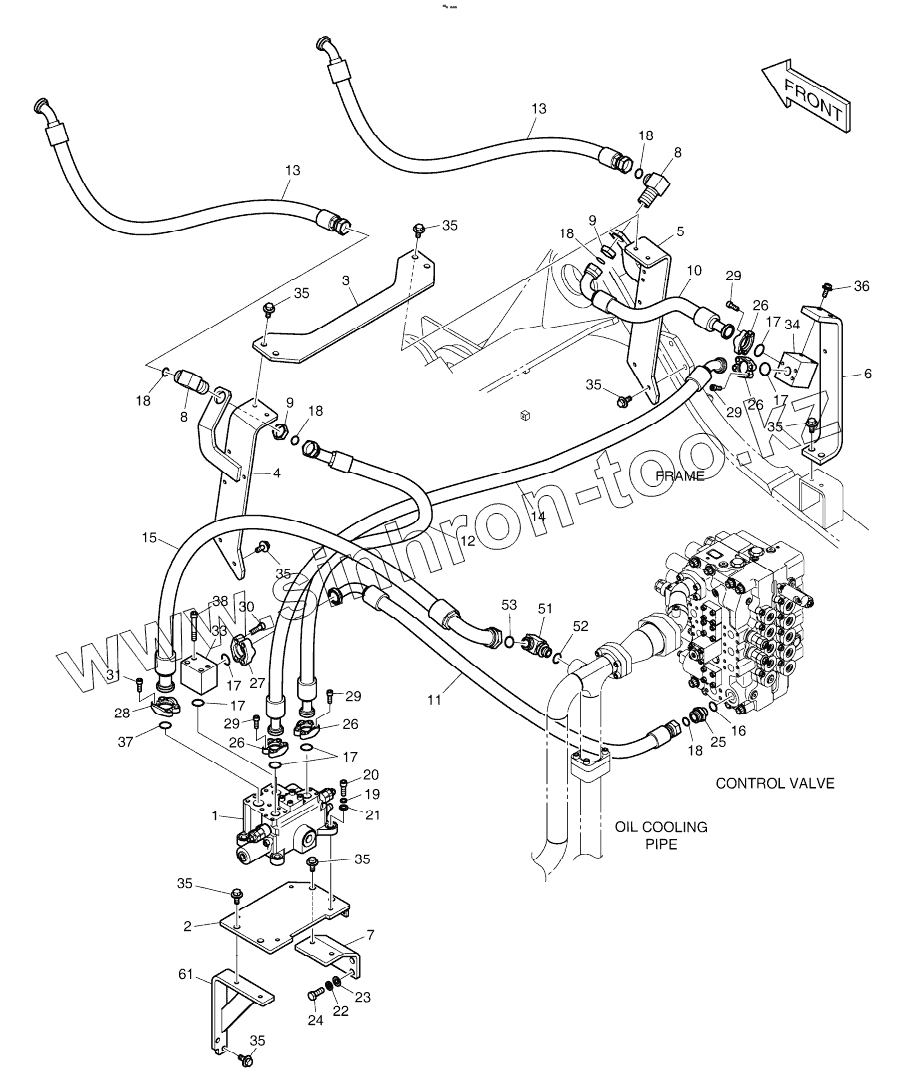

Каталог запасных частей к технике: Doosan DX225LC. MAIN PIPING - ARTI.BOOM
K1038585B
K1038585B
K1038585B
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
13
13
13
13
13
14
15
16
17
17
17
17
17
18
18
18
18
18
19
20
21
22
23
24
25
26
26
26
26
27
28
29
29
29
29
30
31
33
34
35
35
35
35
35
35
35
35
36
37
38
51
52
53
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1038585B | K1038585B | MAIN PIPING, ARTI BOOM | |
| 1 | K1033235A | VALVE, CONTROL | |
| 2 | K1024011C | BRACKET | |
| 3 | K1038601 | BRACKET | |
| 4 | K1038602 | BRACKET | |
| 5 | K1038603 | BRACKET | |
| 6 | K1038604 | BRACKET | |
| 7 | K1029831B | BRACKET | |
| 8 | DS2290010 | ELBOW | |
| 9 | 121-00010D9 | Nut | |
| 10 | DS2025057 | HOSE | |
| 11 | DS2018196 | HOSE | |
| 12 | DS2082024 | HOSE | |
| 13 | DS2017063 | HOSE | |
| 13 | DS2017071 | HOSE | |
| 14 | DS2039159 | HOSE | |
| 15 | DS2025094 | HOSE | |
| 16 | S8000241 | O-RING | |
| 17 | 2180-1026D19 | O-RING | |
| 18 | S8030161 | O-RING | |
| 19 | S5110703 | Washer | |
| 20 | S2215366 | BOLT;SOCKET M12X1.75X35 | |
| 21 | S5010713 | WASHER;PLAIN | |
| 22 | S5010813 | WASHER;PLAIN | |
| 23 | S5102803 | Washer | |
| 24 | S0518466 | Bolt | |
| 25 | 2181-4133D7 | ADAPTER | |
| 26 | 2181-9078 | Flange | |
| 27 | 2181-9081 | FLANGE;SPLIT | |
| 28 | 4215-1003D7 | FLANGE, HALF | |
| 29 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 30 | S2215466 | BOLT;SOCKET | |
| 31 | S2215266 | BOLT | |
| 33 | K1037707A | BLOCK | |
| 34 | 423-00180 | BLOCK | |
| 35 | DS0025020 | BOLT | |
| 36 | DS0025016 | BOLT, SET | |
| 37 | 2180-1026D23 | O-ring | |
| 38 | S2216366 | BOLT, SOCKET | |
| 51 | DS2304096 | ELBOW | |
| 52 | S8000291 | O-RING | |
| 53 | 2180-1026D37 | O-ring | |
| 61 | К1029828А | BRACKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
