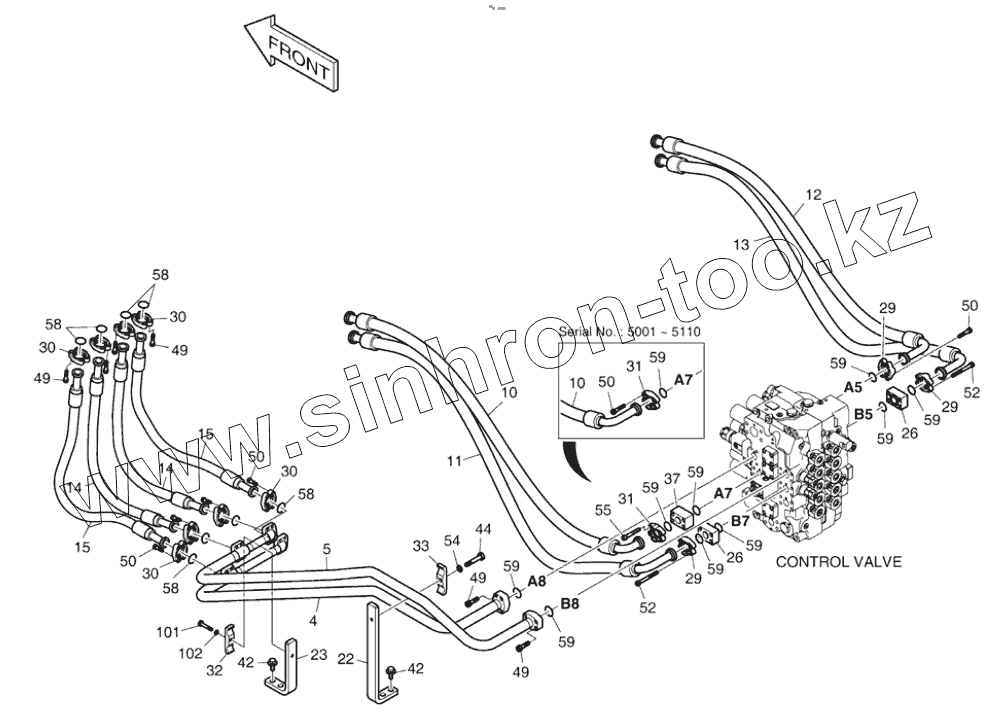

Каталог запасных частей к технике: Doosan DX225LC. MAIN PIPING
4
5
10
10
10
10
10
10
11
12
13
14
14
15
15
22
23
26
26
29
29
29
30
30
30
30
31
31
32
33
37
42
42
44
49
49
49
49
50
50
50
50
50
50
50
50
50
50
52
52
54
55
58
58
58
58
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1009800J | K1009800J | MAIN PIPING | |
| 4 | K1010191A | PIPE | |
| 5 | K1010192A | PIPE | |
| 10 | DS2040533 | HOSE | |
| 10 | DS2040725 | HOSE | |
| 11 | DS2040473 | HOSE | |
| 12 | DS2040534 | HOSE | |
| 13 | DS2040535 | HOSE | |
| 14 | DS2038202 | HOSE | |
| 15 | DS2038145 | HOSE | |
| 22 | K1010483 | BRACKET | |
| 23 | K1010484 | BRACKET | |
| 26 | 2423-1407 | BLOCK, SPACER | |
| 29 | 2181-9078 | Flange | |
| 30 | 2181-9079 | FLANGE | |
| 31 | 2181-9083 | Flange | |
| 32 | 2124-1025D6 | CLAMP | |
| 33 | 2124-1025D5 | Clamp | |
| 37 | 2181-2614 | Block, spacer | |
| 42 | DS0025020 | BOLT | |
| 44 | S0561066 | BOLT | |
| 49 | S2212466 | BOLT;SOCKET M10X1.5X40 | |
| 50 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 50 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 52 | S2212866 | Bolt | |
| 54 | S5102703 | WASHER;SPRING M10 | |
| 55 | S2213066 | BOLT;SOCKET M10X1.5X70 | |
| 58 | 2180-1026D2 | O-RING | |
| 59 | 2180-1026D19 | O-RING | |
| 59 | 2180-1026D19 | O-RING | |
| 101 | S0560866 | BOLT | |
| 102 | S5102703 | WASHER;SPRING M10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
