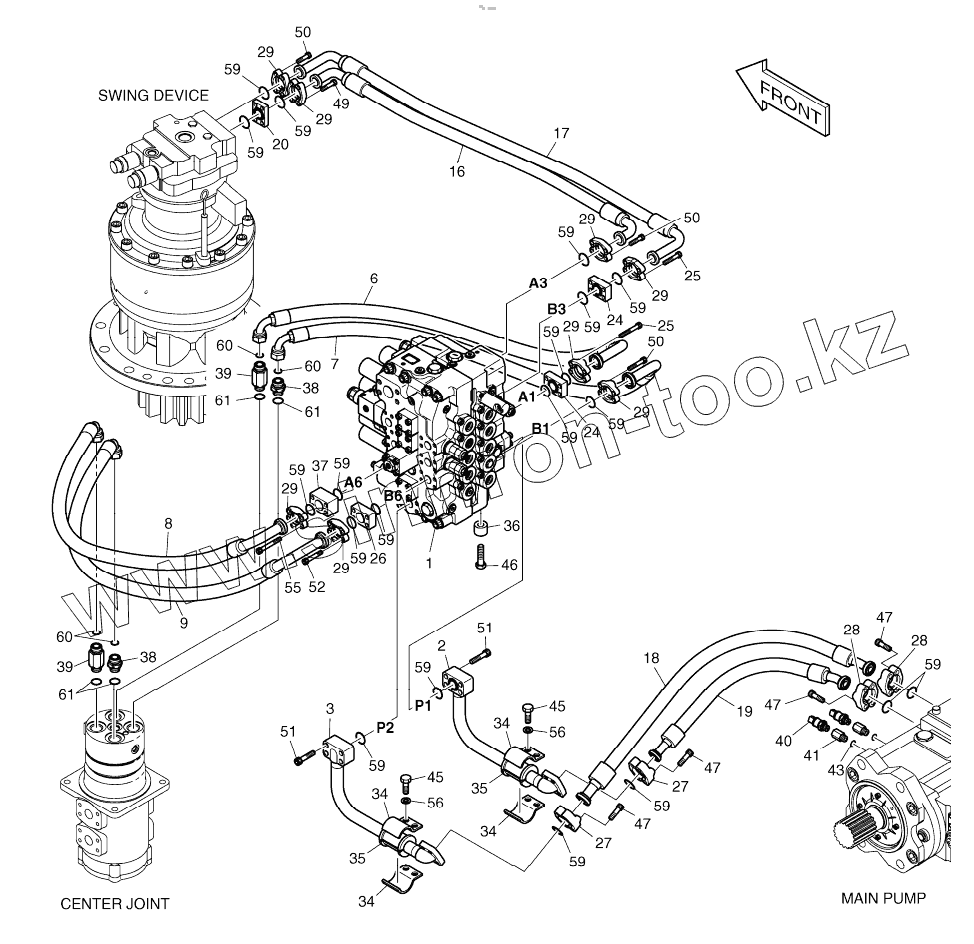

Каталог запасных частей к технике: Doosan DX225LC. MAIN PIPING
1
2
3
6
7
8
9
16
17
18
18
19
19
20
24
24
25
25
26
27
27
28
28
29
29
29
29
29
29
29
29
34
34
34
34
35
35
36
37
38
38
39
39
40
41
43
45
45
46
47
47
47
47
49
50
50
50
51
51
52
55
56
56
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
59
60
60
60
61
61
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1009800H | K1009800H | MAIN PIPING | |
| 1 | K1005097A | VALVE, CONTROL | |
| 2 | K1010189A | PIPE | |
| 3 | K1010190A | PIPE | |
| 6 | DS2026173 | HOSE | |
| 7 | DS2026174 | HOSE | |
| 8 | DS2026175 | HOSE | |
| 9 | DS2026176 | HOSE | |
| 16 | DS2045429 | HOSE | |
| 17 | DS2045428 | HOSE | |
| 18 | DS2097007 | HOSE | |
| 18 | DS2097018 | HOSE | |
| 19 | DS2097008 | HOSE | |
| 19 | DS2097019 | HOSE | |
| 20 | 423-00199 | BLOCK, SPACER | |
| 24 | 2181-2169 | BLOCK, SPACER | |
| 25 | S2212666 | BOLT M10X1.5X50 | |
| 26 | 2423-1407 | BLOCK, SPACER | |
| 27 | 2181-9081 | FLANGE;SPLIT | |
| 28 | 2181-9084A | FLANGE | |
| 29 | 2181-9078 | Flange | |
| 34 | 124-00218 | CLAMP | |
| 35 | 161-00281 | RUBBER | |
| 36 | 114-00425 | Spacer | |
| 37 | 2181-2614 | Block, spacer | |
| 38 | 2181-2627D1 | ADAPTER | |
| 39 | 2181-2627D3 | ADAPTER | |
| 40 | 2547-9045 | SENSOR;PRESSURE | |
| 41 | DS2242015 | REDUCER | |
| 43 | S8000141 | O-RING | |
| 45 | S0562766 | BOLT | |
| 46 | S0565466 | BOLT M16X2.0X60 | |
| 47 | S2215466 | BOLT;SOCKET | |
| 49 | S2212466 | BOLT;SOCKET M10X1.5X40 | |
| 50 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 51 | S2215766 | Bolt | |
| 52 | S2212866 | Bolt | |
| 55 | S2213066 | BOLT;SOCKET M10X1.5X70 | |
| 56 | S5102803 | Washer | |
| 59 | 2180-1026D19 | O-RING | |
| 60 | S8030121 | O-RING | |
| 61 | S8000231 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
