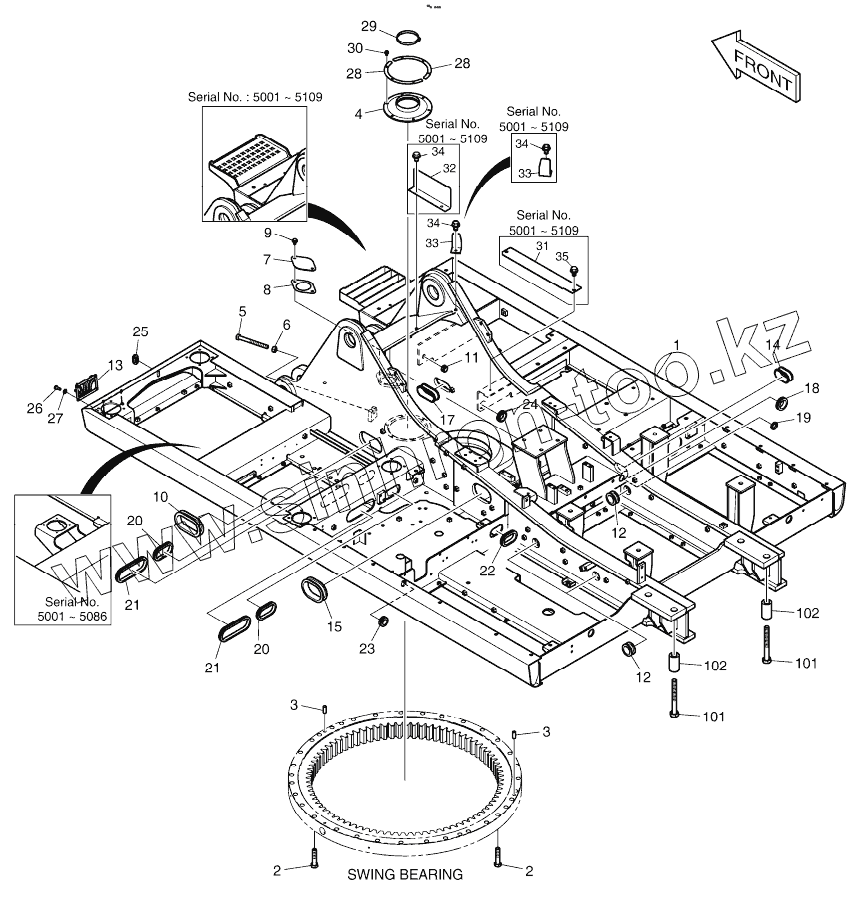

Каталог запасных частей к технике: Doosan DX225LC. MAIN FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
17
18
19
20
20
21
21
22
23
24
25
26
27
28
28
28
28
28
28
29
30
30
31
32
33
33
34
34
34
34
34
34
35
101
101
102
102
Позиция на иллюстрации Заводской номер детали Название детали
K1009662N K1009662N MAIN FRAME ASSY
1 K1009668E FRAME, MAIN
1 K1009668N FRAME, MAIN
1 K1009668M FRAME, MAIN
1 K1009668H FRAME, MAIN
1 K1009668J FRAME, MAIN
2 S0775666 Bolt
3 2123-1107D7 PIN, KNOCK
4 160-00068 COVER, RUBBER
4 160-00068A COVER, RUBBER
5 S0572166 BOLT M20X25X200
6 S4013133 Nut
7 621-02938B COVER
8 180-00463 PACKING
9 DS0025023 Bolt
10 2160-1201D11 Bushing
11 2160-1004D48 BUSHING;RUBBER
12 2160-1004D62 BUSHING, RUBBER
13 621-02800 GUARD, LAMP
14 2160-1201D13 Bushing
15 DS7601024 BUSHING, RUBBER
17 2160-1201D24 BUSHING, RUBBER
18 2160-1004D34 BUSHING,RUBBER
19 2160-1004D35 BUSHING, RUBBER
20 DS7601020 BUSHING, RUBBER
21 DS7601021 BUSHING, RUBBER
22 2160-1201D12 BUSHING;RUBBER
23 2160-1004D44 BUSHING;RUBBER
24 2160-1004D58 GROMMET
25 160-00081 CAP
26 2120-2166D5 BOLT M8X1.25X20
27 2114-1898D14 WASHER
28 191-02990B PLATE
28 191-02990C PLATE
29 S8470165 CLAMP, HOSE
30 K1001029 BOLT
30 K1049858 BOLT
31 K1000968B PLATE
32 191-02987B PLATE
33 195-02623B BRACKET
34 DS0025015 BOLT
34 DS0025015 BOLT
35 DS0025014 BOLT
101 2120-2137A BOLT M30X3.0X240
102 2114-1817 SPACER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
