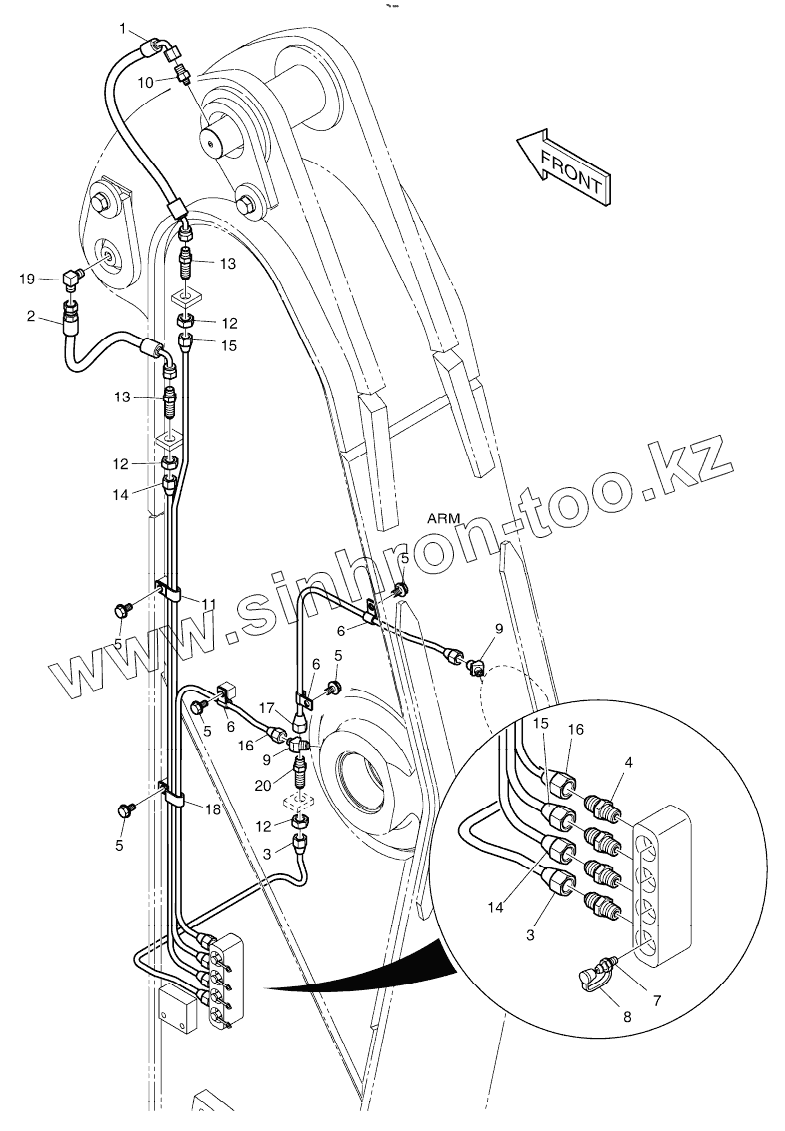

Каталог запасных частей к технике: Doosan DX225LC. LUBRICATION PIPING-ARM 2.0m

Тип техники

Марка

Модель

Схема

K1023264A

1

2

3

3

4

5

5

5

5

5

6

6

6

7

8

9

9

10

11

12

12

12

13

13

14

14

15

15

16

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
K1023264A	K1023264A		LUBRICATION PIPING-ARM
1	DS2058284		HOSE
2	2184-1036D11		Hose
3	K1023322A		PIPE
4	2181-1184		Adapter
5	K1001029		BOLT
6	DS2802023		Clip
7	S6710041		NIPPLE;GREASE
8	160-00020		CAP;GREASE NIPPLE
9	K1010730		Elbow
10	2181-4112		Adapter
11	DS2805007		Clip
12	S4032833		NUT M14X1.5
13	2181-1923D12		Adapter
14	K1024916A		PIPE
15	K1024917A		PIPE
16	K1023323A		PIPE
17	K1023324A		PIPE
18	DS2805008		Clip
19	2181-1111D11		Elbow
20	DS2225009		Adapter

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
