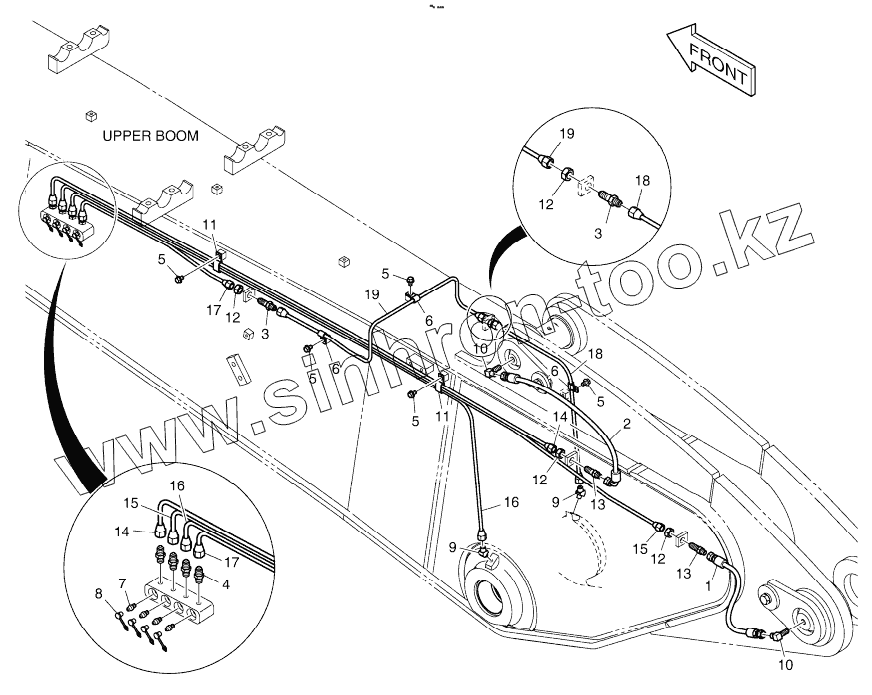

Каталог запасных частей к технике: Doosan DX225LC. LUBRICATION PIPING - UPPER BOOM

Тип техники

Марка

Модель

Схема

K1037469

K1037469

1

2

3

3

4

5

5

5

5

5

6

6

6

7

8

9

9

10

10

11

11

12

12

12

12

13

13

14

14

15

15

16

16

17

17

18

18

19

19

Позиция на иллюстрации	Заводской номер детали		Название детали
K1037469	K1037469		LUBRICATION PIPING
1	DS2094295		HOSE
2	DS2093102		HOSE ASSY, HYDRAULIC
3	DS2225009		Adapter
4	2181-1184		Adapter
5	K1001029		BOLT
6	DS2802023		Clip
7	S6710041		NIPPLE;GREASE
8	160-00020		CAP;GREASE NIPPLE
9	K1010730		Elbow
10	2181-1111D11		Elbow
11	DS2805008		Clip
12	S4032833		NUT M14X1.5
13	2181-1923D12		Adapter
14	K1030359		PIPE
15	K1030360		PIPE
16	K1030361		PIPE
17	K1018420		PIPE
18	K1030363		PIPE
19	K1030364		PIPE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
