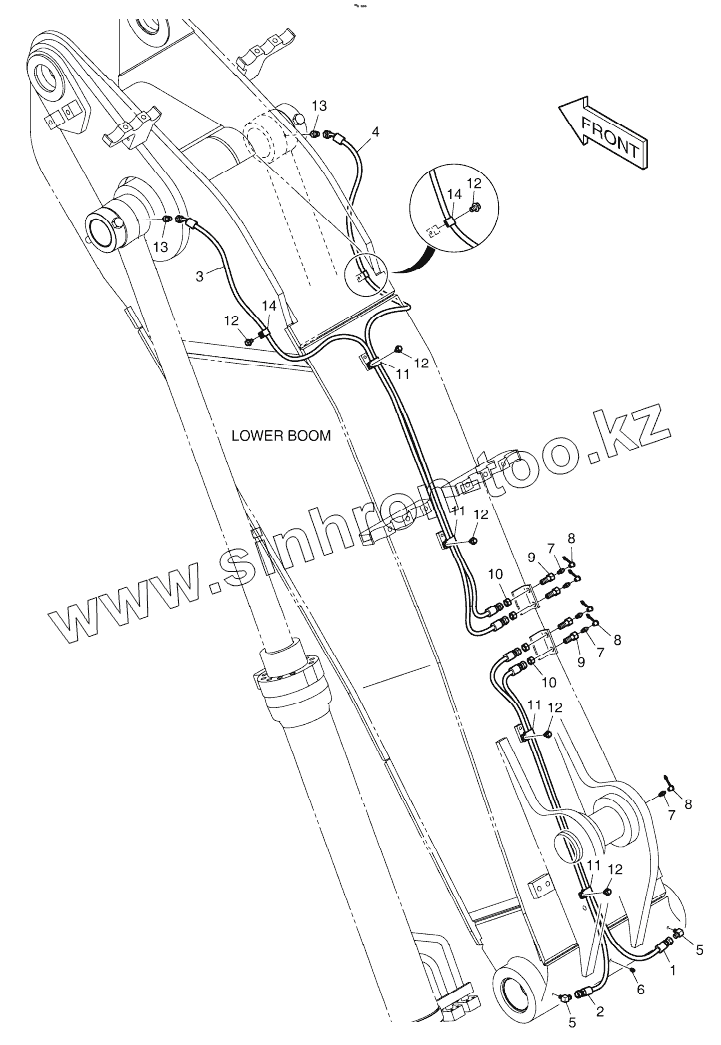

Каталог запасных частей к технике: Doosan DX225LC. LUBRICATION PIPING - LOWER BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
7
7
8
8
8
9
9
10
10
11
11
11
11
12
12
12
12
12
12
13
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали
K1037467 K1037467 LUBRICATION PIPING
1 DS2053773 HOSE
2 DS2053983 HOSE
3 DS2092148 HOSE
4 DS2092149 HOSE
5 2181-1186D12 ELBOW PF1/4-PT1/8
6 S3524403 PLUG;DRAIN M10X1.5X15
7 S6710041 NIPPLE;GREASE
8 160-00020 CAP;GREASE NIPPLE
9 181-00103 REDUCER PT1/8-PF1/4
10 121-00006 NUT PF1/4
11 124-00199D5 Clip
12 K1001029 BOLT
13 2181-4112 Adapter
14 2124-1353D2 CLIP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
