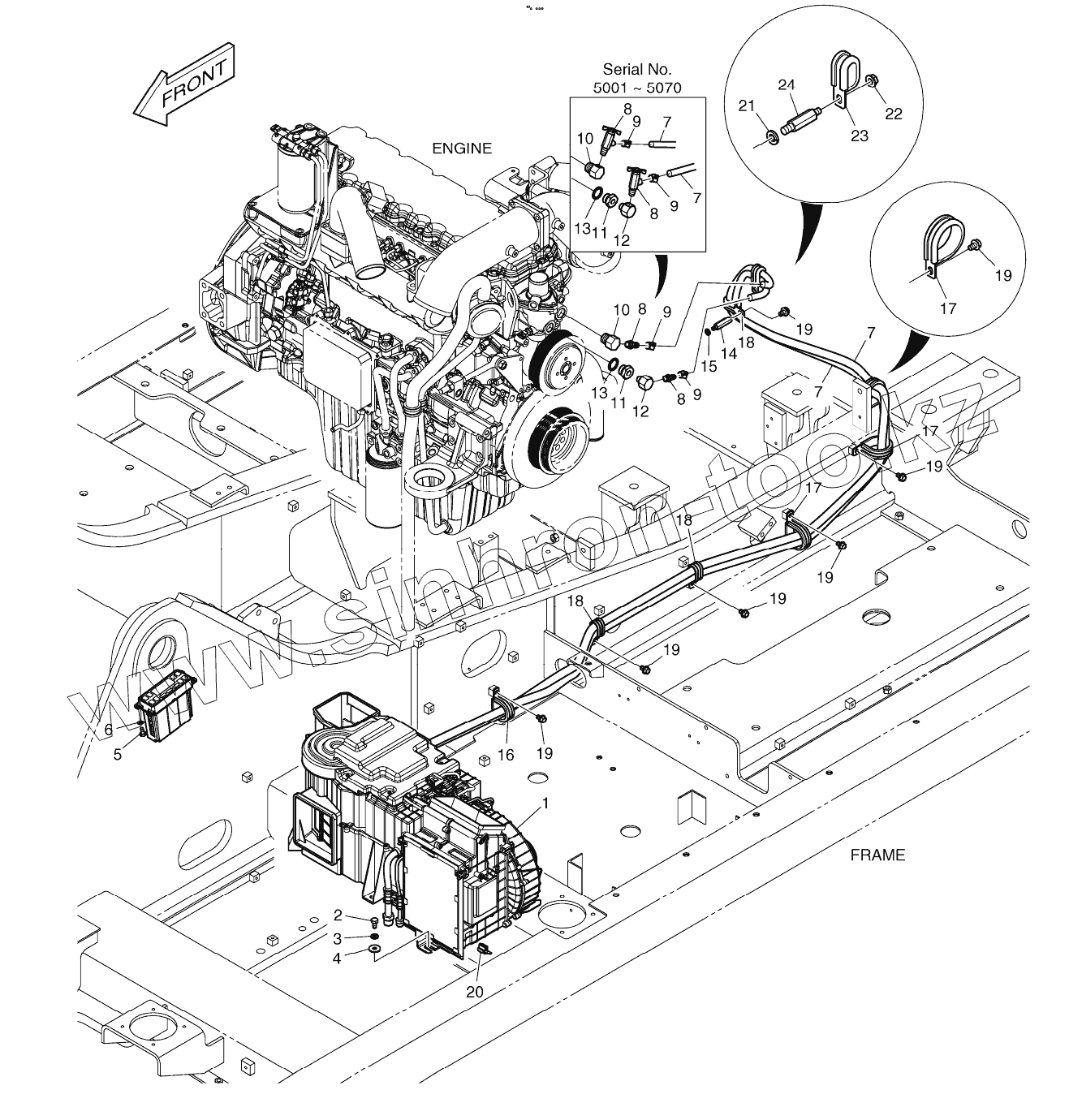

Каталог запасных частей к технике: Doosan DX225LC. HEATER PIPING

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

8

8

8

8

8

8

8

8

9

9

9

9

9

9

10

10

11

11

12

12

13

13

14

15

16

17

17

17

18

18

18

19

19

19

19

19

19

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
K1012162B	K1012162B		AIR CONDITIONER
1	920-00127A		UNIT, AIR CON. & HEATING
2	S0508653		BOLT M8X1.25X16
3	S5102503		WASHER;SPRING
4	2114-1058D29		WASHER
5	S3450833		SCREW M5X0.8X12
6	S5000213		WASHER;PLAIN
7	2185-1308D7		HOSE
8	2186-9003		VALVE
8	2181-2774		NIPPLE, HOSE
9	S8450016		CLAMP;HOSE
10	2181-1159		ADAPTER
11	2181-1160A		ADAPTER
12	2181-1161A		ADAPTER
13	S8180411		SEAL;COPPER
14	2120-2187		BOLT;STUD M8X1.25X20/M8
15	S5102503		WASHER;SPRING
16	124-00208D7		CLIP;BAND
17	124-00208D9		Clip
18	124-00209D1		CLIP 2-D20/M8
19	K1001029		BOLT
20	547-00024A		SENSOR
21	S5102603		WASHER;SPRING M10
22	2121-1305		NUT M8X1.25
23	124-00209D1		CLIP 2-D20/M8
24	120-00246		BOLT;STUD

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
