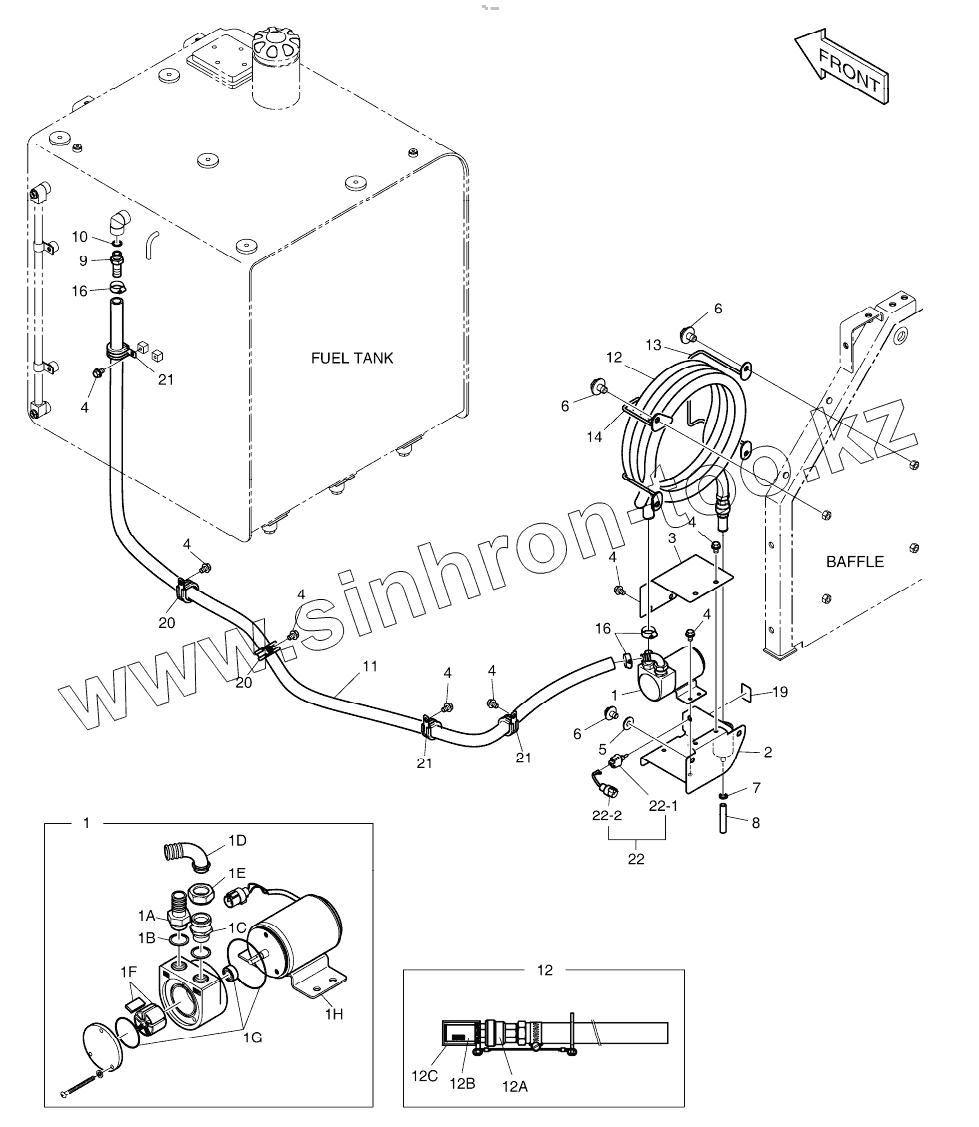

Каталог запасных частей к технике: Doosan DX225LC. FUEL FILLER PUMP

Тип техники

Марка

Модель

Схема

K1010242B

K1010242B

1

1

1A

1B

1C

1D

1E

1F

1G

1H

2

3

4

4

4

4

4

4

4

4

5

5

6

6

7

8

9

10

11

12

12

12A

12B

12C

13

14

16

16

19

20

20

21

21

21

22

22-1

22-2

Позиция на иллюстрации	Заводской номер детали		Название детали
K1010242B	K1010242B		FUEL FILLER PUMP ASSY
1	401-00449		PUMP, FUEL FILLER
1A	2181-2755B		ADAPTER
1B	S8180321		SEAL;WASHER
1C	181-00809		ADAPTER
1D	181-00810		ELBOW
1E	121-00085		NUT
1F	407-00001		VANE KIT
1G	2401-1276KT		SEAL KIT
1H	523-00012		Motor
2	195-02662B		BRACKET
3	621-02739B		COVER
4	K1001029		BOLT
5	2114-1058D72		Washer
6	DS0025019		BOLT
7	S8450012		CLAMP;HOSE
8	DS2079153		HOSE
9	2181-2104D6		ADAPTER PF1/2
10	S8000181		O-RING
11	DS2079181		HOSE
12	185-00167D3		HOSE ASS'Y 3/4-4000L
12A	2420-1258		VALVE;CHECK
12B	2471-1152		STRAINER
12C	2160-1336		CAP;STRAINER
13	K1011080		BRACKET
14	K1011081		BRACKET
16	S8470032		CLAMP;HOSE
19	190-01172		PLATE, NAME
20	124-00208D7		CLIP;BAND
21	124-00208D5		CLIP D32/M8
22	K1024144		SWITCH, TOGGLE
22-1	549-00093		SWITCH
22-2	530-00214A		HARNESS, JOINT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
