Каталог запасных частей к технике: Doosan DX225LC. FLOOR PLATE

Тип техники

Марка

Модель

Схема

622-00426G

622-00426G

160-00073A

160-00073A

1

1

2

2

3

3

4

4

4

4

4

5

6

7

7

7

7

8

8

9

9

9

9

9

9

10

11

12

12

13

13

14

15

16

16

16

17

17

18

18

19

19

19

19

20

20

20

20

21

22

23

24

25

26

26

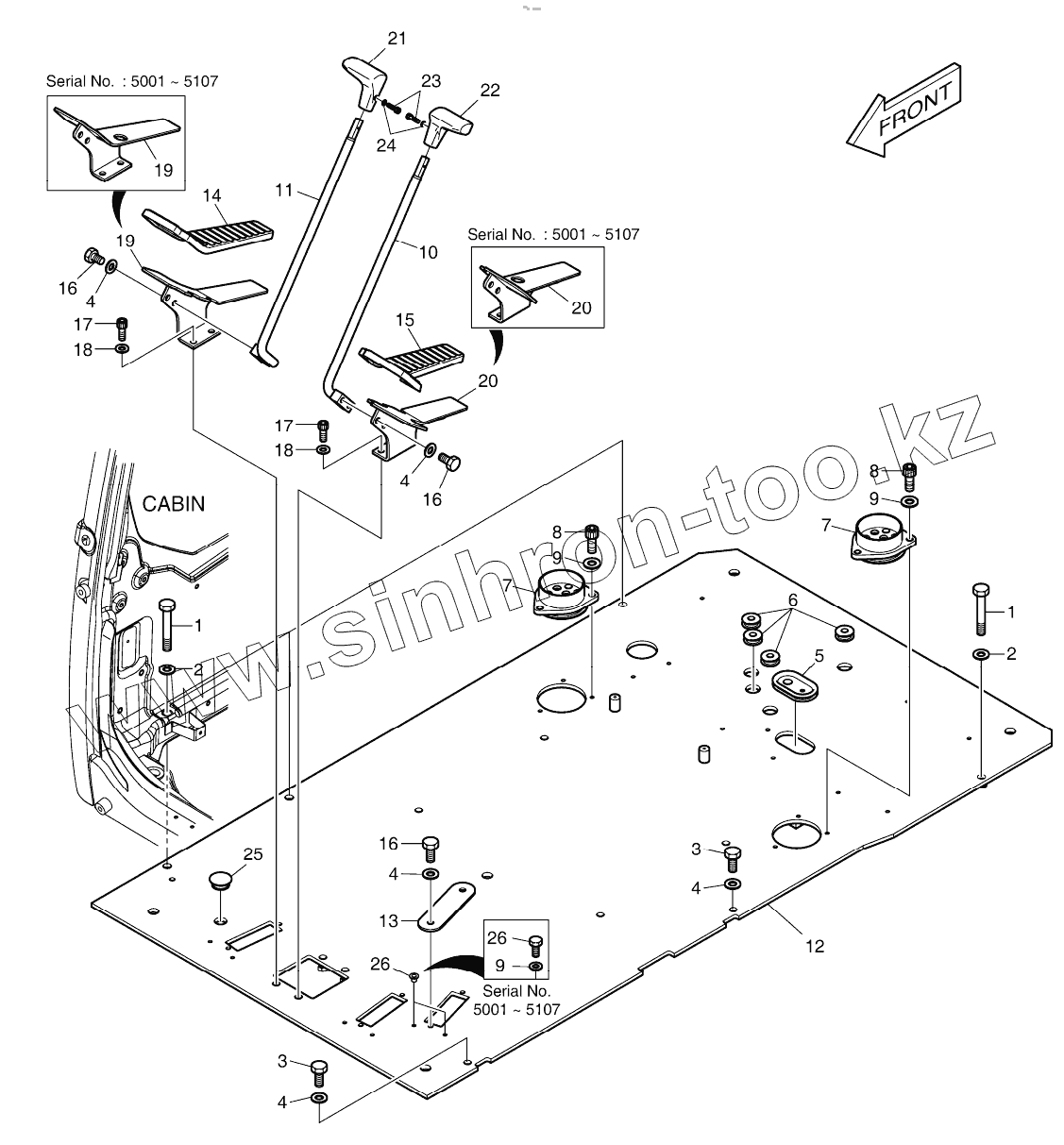

Позиция на иллюстрации	Заводской номер детали		Название детали
622-00426G	622-00426G		FLOOR PLATE ASSY
160-00073A	160-00073A		CAP
1	2120-2166D55		BOLT
2	2114-1898D17		Washer
3	2120-2166D1		BOLT M10X1.5X30
4	2114-1898D1		WASHER
5	160-00071		BUSHING
6	160-00072		BUSHING
7	160-00080A		BUSHING, RUBBER
7	160-00080B		BUSHING
8	S2208866		BOLT
9	2114-1898D14		WASHER
9	2114-1898D14		WASHER
10	133-00229A		LEVER, TRAVEL (LH)
11	133-00230A		LEVER, TRAVEL (RH)
12	621-02892J		PLATE, FLOOR
12	621-02892G		PLATE, FLOOR
13	621-01507		PLATE;FLOOR
13	621-01507A		PLATE
14	161-00381		RUBBER;PEDAL(R.H)
15	161-00382		RUBBER;PEDAL(L.H)
16	2120-2166D4		BOLT M10X1.5X20
17	S2211866		BOLT;SOCKET
18	S5110603		WASHER;SPRING
19	195-01683A		BRACKET;PEDAL(R.H)
19	K1039515		BRACKET, PEDAL (RH)
20	195-01684A		BRACKET;PEDAL(L.H)
20	K1039514		BRACKET, PEDAL (LH)
21	2132-1134B		GRIP;LEVER(R.H)
22	2132-1133B		GRIP;LEVER(L.H)
23	S2201766		BOLT;SOCKET M4X0.7X14
24	S5000113		WASHER;PLAIN M4
25	2161-2487		Cap
26	2120-2166D12		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
