Каталог запасных частей к технике: Doosan DX225LC. ELECTRIC PARTS-CONTROL STAND

Тип техники

Марка

Модель

Схема

1

1A

2

3

4

5

6

6

7

7

8

9

9

10

10

11

12

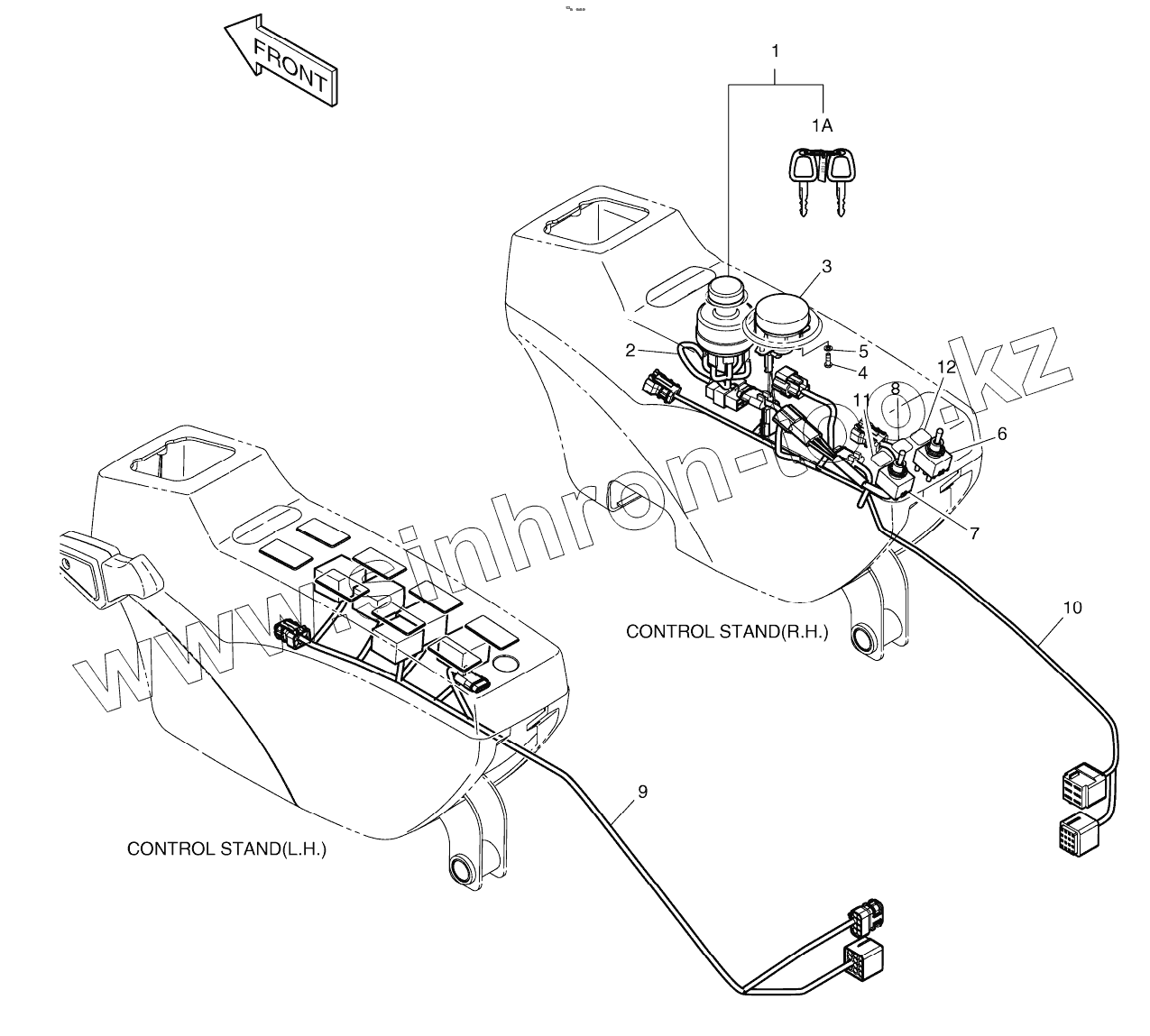

Позиция на иллюстрации	Заводской номер детали		Название детали
K1012150B	K1012150B		ELECTRIC PARTS-CONTROL S
1	K1001858A		Switch, starter
1A	K1009605B		Key, starter
2	530-00150		HARNESS;STARTER SW
3	K1013846		DIAL;ENGINE CONTROL
4	S3450583		SCREW M4X0.7X12
5	S5100103		WASHER;SPRING M4
6	549-00090		SWITCH, TOGGLE
6	549-00090A		SWITCH, TOGGLE
7	K1001702		SWITCH, TOGGLE
7	K1001702A		SWITCH, TOGGLE
8	K1004427		PLATE, NAME
9	530-00415C		HARNESS, STAND(LH)
9	K1030275		HARNESS, STAND(LH)
10	530-00414C		HARNESS, STAND(RH)
10	K1030574		HARNESS, STAND(RH)
11	K1004425		PLATE, NAME
12	K1004426		PLATE, NAME

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
