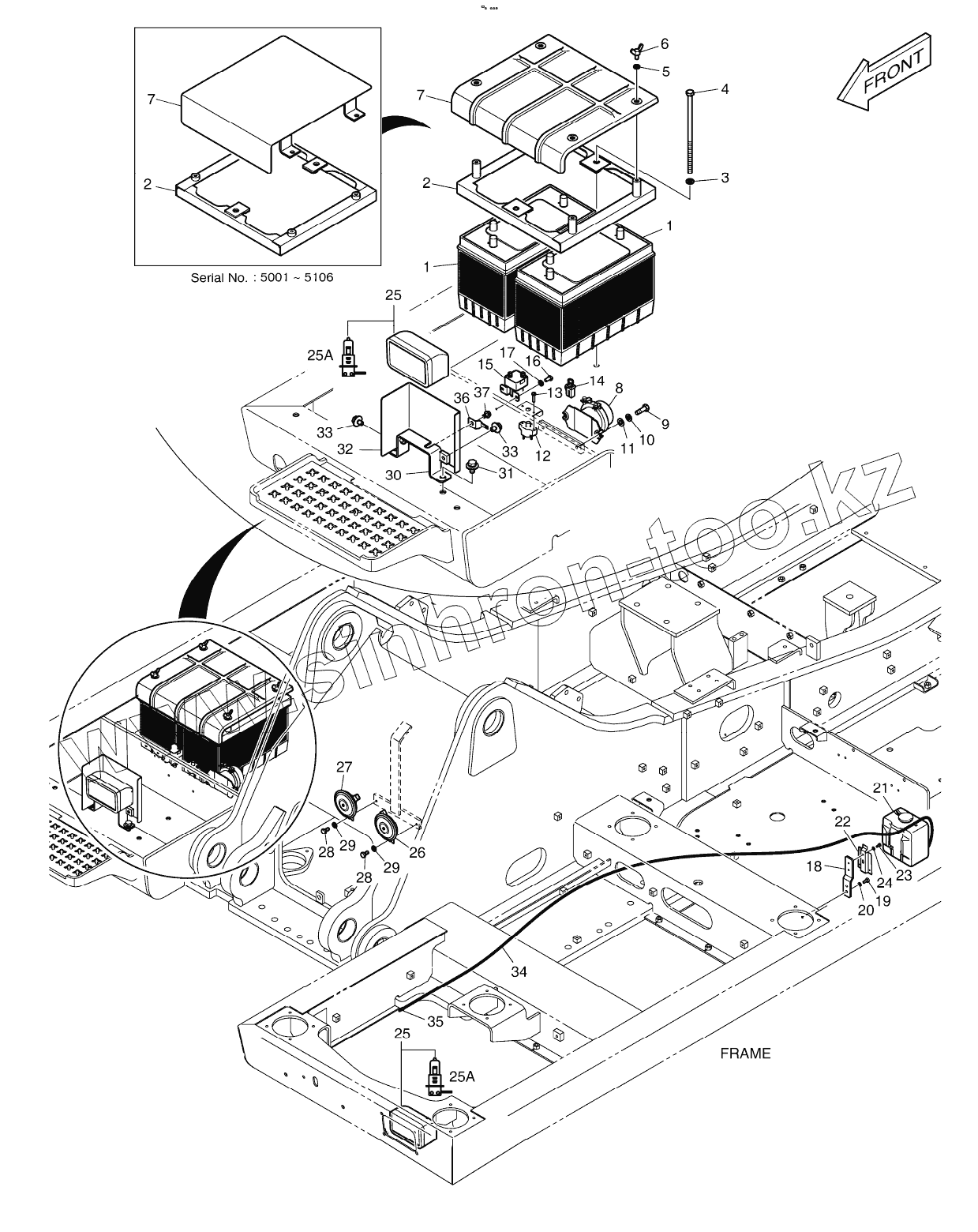

Каталог запасных частей к технике: Doosan DX225LC. ELECTRIC PARTS;CHASSIS

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

4

5

6

7

7

7

7

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25A

25A

26

27

28

28

29

29

30

31

32

33

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
K1012152A	K1012152A		ELECTRIC PARTS, CHASSIS
1	506-00006		BATTERY
2	K1010776A		BRACKET
2	K1039521A		BRACKET
3	S5102603		WASHER;SPRING M10
4	DS0001079		Bolt
5	S5102503		WASHER;SPRING
6	S3050863		Bolt, wing
7	K1010777		COVER
7	K1039068		COVER
8	2544-9024		RELAY;BATTERY 24V 100A
9	S0509066		BOLT
10	S5102503		WASHER;SPRING
11	S5010503		Washer
12	2527-9004		BREAKER;CIRCUIT 60A
13	2120-1354		SCREW
14	2527-1023A		FUSE;LINK 27A
15	2544-1022		RELAY;STARTER
16	S0504453		BOLT M6X1.0X12
17	S5102303		WASHER;SPRING M6
18	K1007668		BRACKET
19	S0508666		Bolt
20	S5102503		WASHER;SPRING
21	K1000789		TANK, RESERVE
22	2195-1534		BRACKET PL1.6
23	S0504453		BOLT M6X1.0X12
24	S5102303		WASHER;SPRING M6
25	534-00085		LAMP;HEAD 24V 70W
25A	2515-1016D4		BULB
26	516-00014		HORN;HIGH
27	516-00015		HORN;LOW
28	S0508666		Bolt
29	S5102503		WASHER;SPRING
30	195-02622C		BRACKET
31	DS0025019		BOLT
32	621-02643B		PLATE
33	DS0025013		BOLT
34	4185-1777		HOSE
35	2415-1018		ADAPTER;HOSE
36	2197-1661		BRACKET;HOUSING W9
37	K1001029		BOLT
