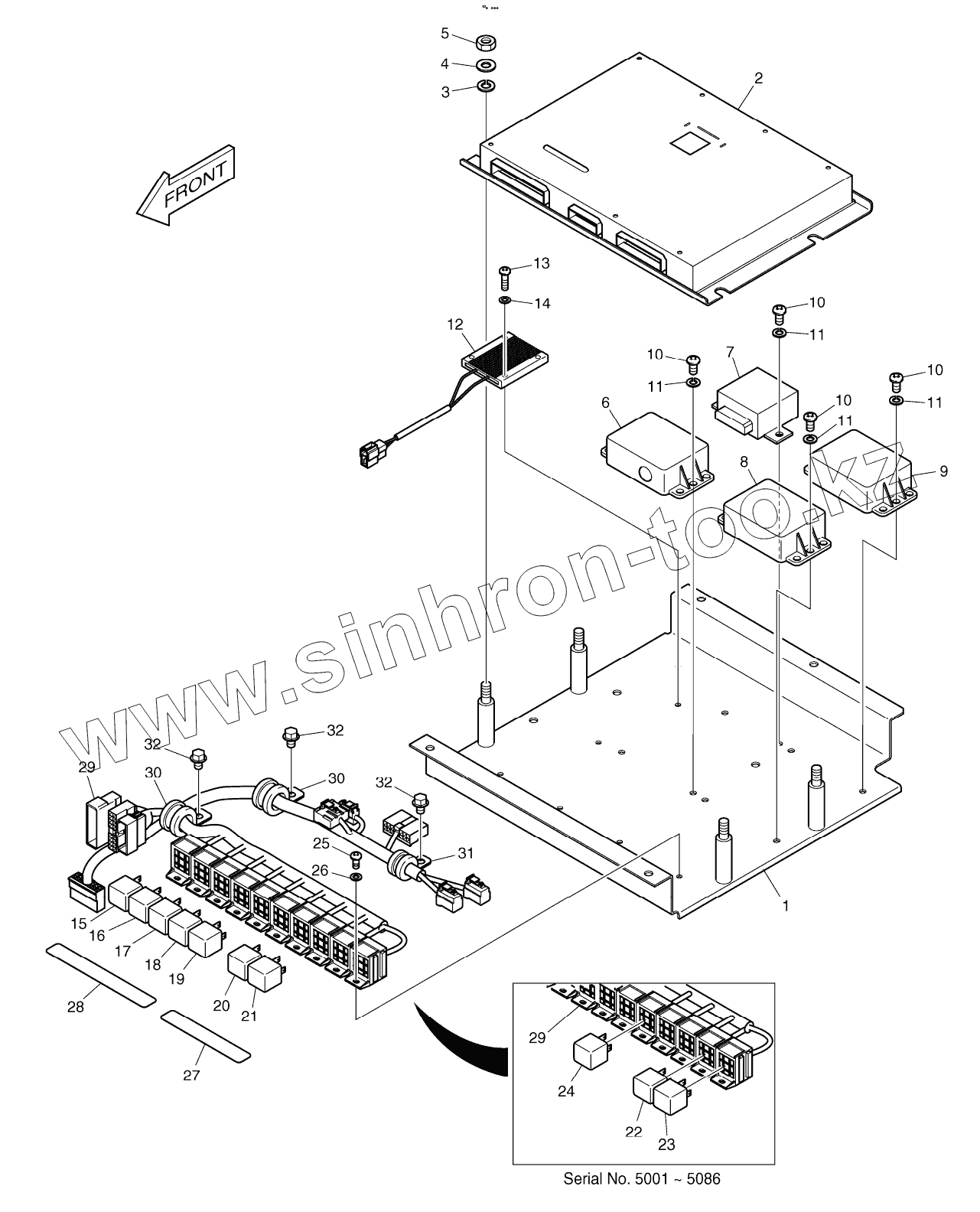

Каталог запасных частей к технике: Doosan DX225LC. ELECTRIC BOX ASSY

Тип техники

Марка

Модель

Схема

K1012148A

K1012148

K1012148C

K1012148B

1

1

2

2

2

3

4

5

6

7

8

9

10

10

10

10

11

11

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

30

31

32

32

32

Позиция на иллюстрации	Заводской номер детали		Название детали
K1012148A	K1012148A		ELECTRIC BOX ASSY
K1012148	K1012148		ELECTRIC BOX ASSY
K1012148C	K1012148C		ELECTRIC BOX ASSY
K1012148B	K1012148B		ELECTRIC BOX ASSY
1	621-02955B		PLATE, ELECTRIC BOX
1	621-02955C		PLATE, ELECTRIC BOX
2	K1016015		CONTROLLER, EPOS
2	K1016015A		CONTROLLER, EPOS
2	K1016015B		CONTROLLER, EPOS
3	S5010613		WASHER;PLAIN
4	S5102603		WASHER;SPRING M10
5	S4012633		NUT M10X1.5
6	2543-9015		STARTER;CONTROLLER
7	543-00106		CONTROLLER, WIPER
8	2531-1003		CONVERTER;DC-DC (2)
9	2531-1003		CONVERTER;DC-DC (2)
10	S3450953		SCREW M6X1.0X12
11	S5102303		WASHER;SPRING M6
12	545-00011		RESISTOR, AUXILIARY
13	S3450863		SCREW
14	S5100203		WASHER;SPRING
15	2544-9033		RELAY
16	2544-9033		RELAY
17	2544-9033		RELAY
18	2544-9033		RELAY
19	2544-9033		RELAY
20	2544-9033		RELAY
21	2544-9033		RELAY
22	2544-9033		RELAY
23	2544-9033		RELAY
24	2544-9033		RELAY
25	S3450833		SCREW M5X0.8X12
26	S5100203		WASHER;SPRING
27	190-01192D9		PLATE, NAME
28	190-01192D2		PLATE, NAME
29	530-00412G		HARNESS, ELECTRIC BOX
30	124-00208D3		CLIP D20/M8
31	124-00208D2		CLIP D14/M8
32	K1001029		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
