Каталог запасных частей к технике: Doosan DX225LC. DECAL - EUROPE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1023614J
1
2
3
4
5
6
6
7
7
8
9
10
10
11
12
13
14
15
15
16
16
16
16
16
16
17
17
18
19
20
21
22
23
23
27
27
28
28
30
31
32
33
34

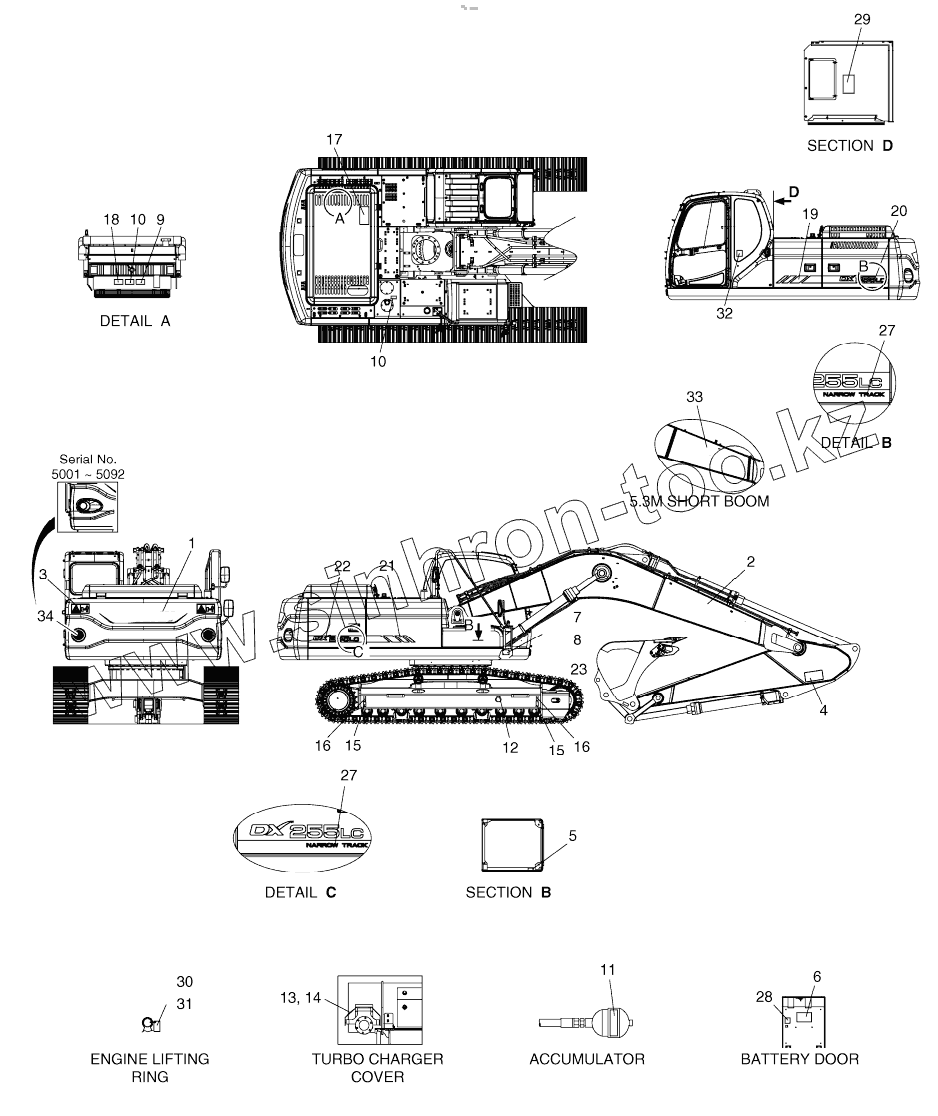

Позиция на иллюстрации Заводской номер детали Название детали
K1023614J K1023614J NAME PLATE ASSY
1 K1011645D1 PLATE;NAME(DOOSAN)
2 K1011645D2 PLATE, NAME
3 K1008571 DECAL
4 190-00652 PLATE; NAME
5 190-00100 PLATE;NAME(BATTERY)
6 K1023613 DECAL
6 K1023613A DECAL
7 K1012204A PLATE, NAME
7 K1012204B PLATE, NAME
8 2122-1002D2 RIVET
9 190-00095 PLATE;NAME(FAN BELT)
10 190-00097 PLATE;NAME(HOT WATER)
11 190-00099 PLATE;NAME(ACCUMULATOR)
12 190-00122 PLATE; NAME(TRACK ADJUSTER)
13 190-00648A PLATE; NAME
14 2122-1002D4 RIVET
15 2190-2476 PLATE;NAME
16 K1042074A PLATE, NAME
16 K1042074 Plate, name
16 2190-2477 PLATE;NAME(LIFTING)
17 190-00522 PLATE; NAME
17 190-00522A Plate, name
18 190-00557 PLATE;NAME(FAN)
19 K1010723 PLATE, NAME
20 K1018549A DECAL
21 K1010725 DECAL
22 K1018550A DECAL
23 K1012205C PLATE, NAME
23 K1012205A PLATE, NAME
27 K1016066 PLATE, NAME
28 K1016102 DECAL
29 K1016614 Plate, name
30 190-00509BD25 PLATE, NAME
31 2124-1622D1 CLIP;BAND (146L)
32 190-01059D14 PLATE;NAME
33 K1011645D12 PLATE, NAME
34 K1039697 DECAL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
