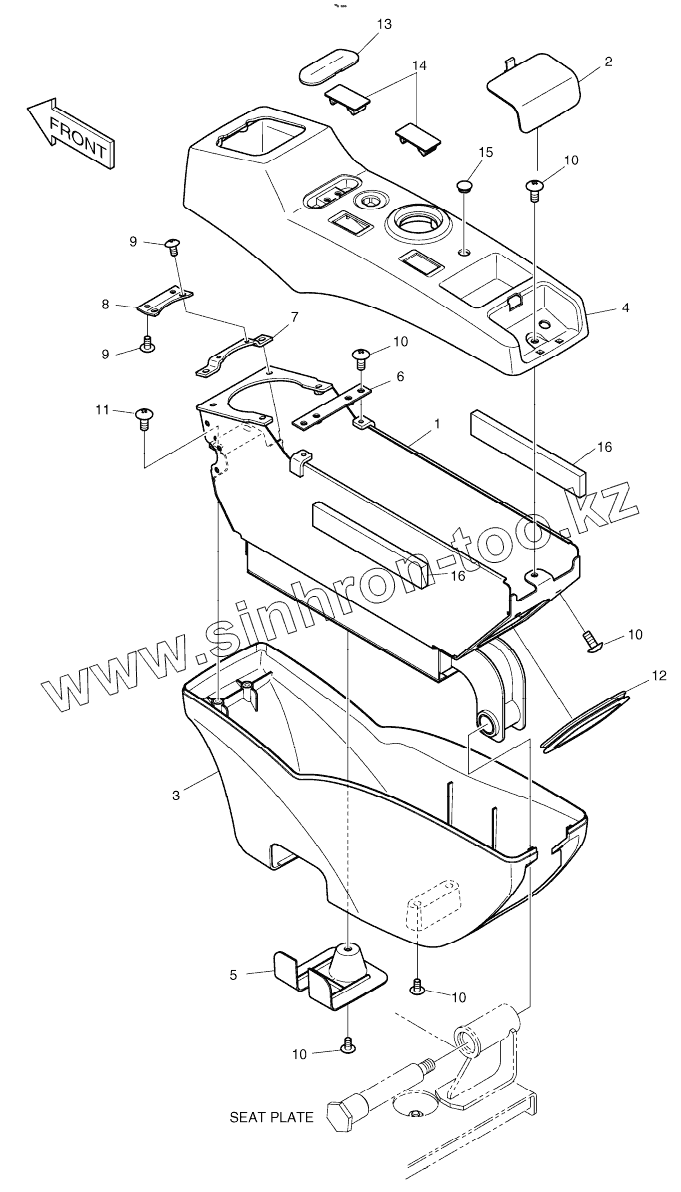

Каталог запасных частей к технике: Doosan DX225LC. CONTROL STAND R.H.

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

6

7

7

8

8

9

9

10

10

10

10

10

11

12

13

13

14

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
K1005468E	K1005468E		CONTROL STAND-RH
1	195-02755C		BRACKET, R.H.
2	621-02926C		COVER, SWITCH
2	621-02926E		COVER, SWITCH
3	621-02900B		COVER, STAND LOWER
4	K1005343B		COVER, STAND RH UPPER
4	K1005343C		COVER
5	621-03014B		COVER, STAND LOW
6	621-02957A		PLATE, STAND MOUNT
6	621-02957B		PLATE, STAND MOUNT
7	159-00290B		PLATE
7	159-00290A		PLATE
8	159-00287A		PLATE, COVER MOUNT
8	159-00287B		PLATE, COVER MOUNT
9	2120-2166D53		SCREW
10	2120-2166D10		SCREW M6X1.0X14
11	2120-2166D52		BOLT
12	K1001023		STRIP, WEATHER
13	621-03733B		COVER
13	621-03733C		COVER
14	621-02801		COVER, SWITCH
15	K1006995		CAP
16	K1010466		FOAM

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
