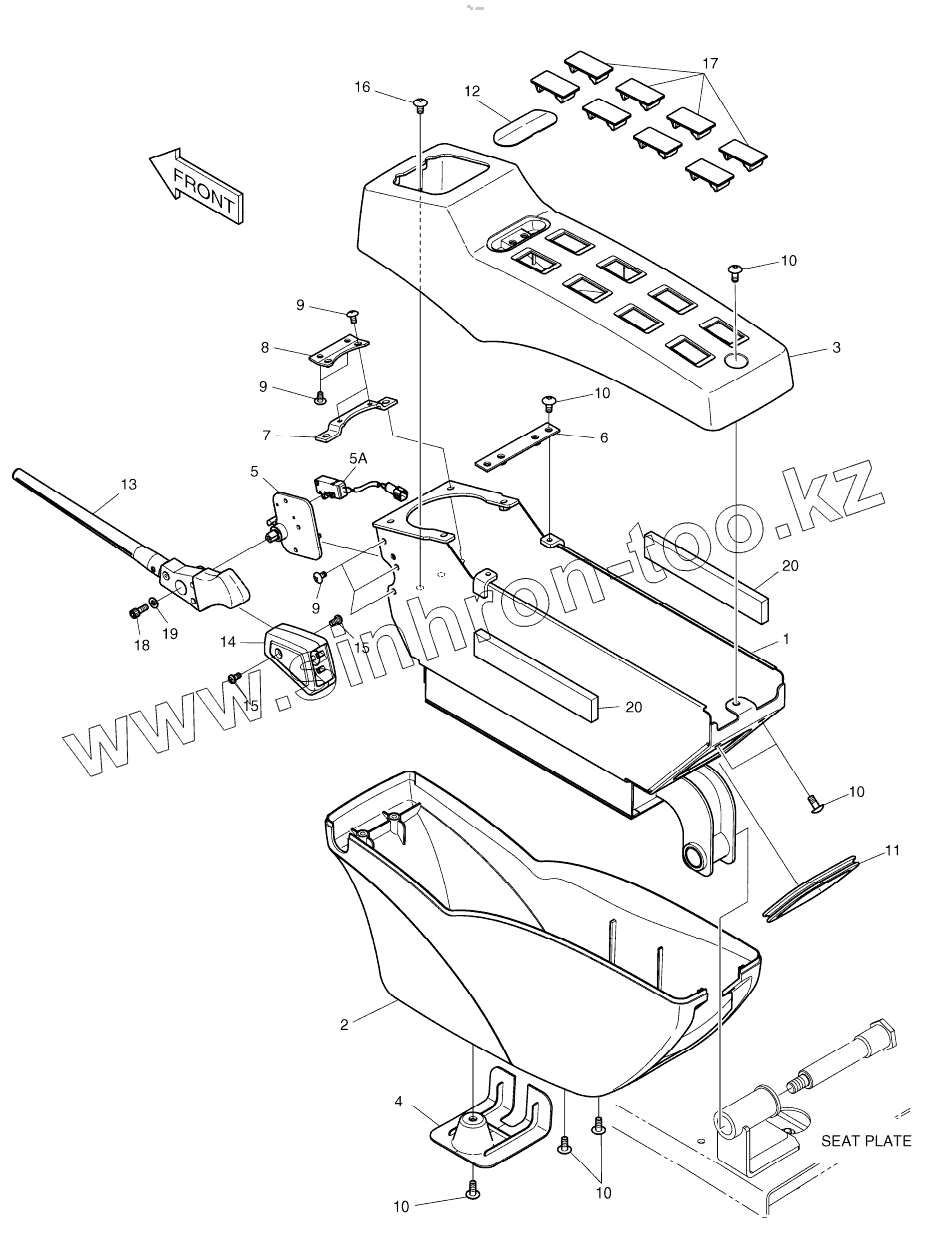

Каталог запасных частей к технике: Doosan DX225LC. CONTROL STAND L.H.

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5A

6

6

7

7

8

8

9

9

9

10

10

10

10

10

11

12

12

13

13

14

15

15

16

17

18

19

20

20

Позиция на иллюстрации	Заводской номер детали		Название детали
K1002202H	K1002202H		CONTROL STAND LH
1	195-02753C		BRACKET, STAND LH
2	621-02901B		COVER, STAND LH LOWER
3	621-03012E		COVER, STAND LH UPPER
3	621-03012G		COVER, STAND LH UPPER
4	621-03014B		COVER, STAND LOW
5	195-02868C		BRACKET, SAFETY
5A	549-00089		SWITCH, MICRO
6	621-02957A		PLATE, STAND MOUNT
6	621-02957B		PLATE, STAND MOUNT
7	159-00290A		PLATE
7	159-00290B		PLATE
8	159-00287A		PLATE, COVER MOUNT
8	159-00287B		PLATE, COVER MOUNT
9	2120-2166D53		SCREW
10	2120-2166D10		SCREW M6X1.0X14
11	K1001023		STRIP, WEATHER
12	621-03733B		COVER
12	621-03733C		COVER
13	K1000840		LEVER
13	K1000840A		LEVER
14	K1000842A		COVER
15	S3450823		SCREW M5X0.8X10
16	2120-2166D52		BOLT
17	621-02801		COVER, SWITCH
18	S2202966		BOLT, SOCKET
19	2114-1898D4		WASHER;PLAIN M5
20	K1010466		FOAM

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
