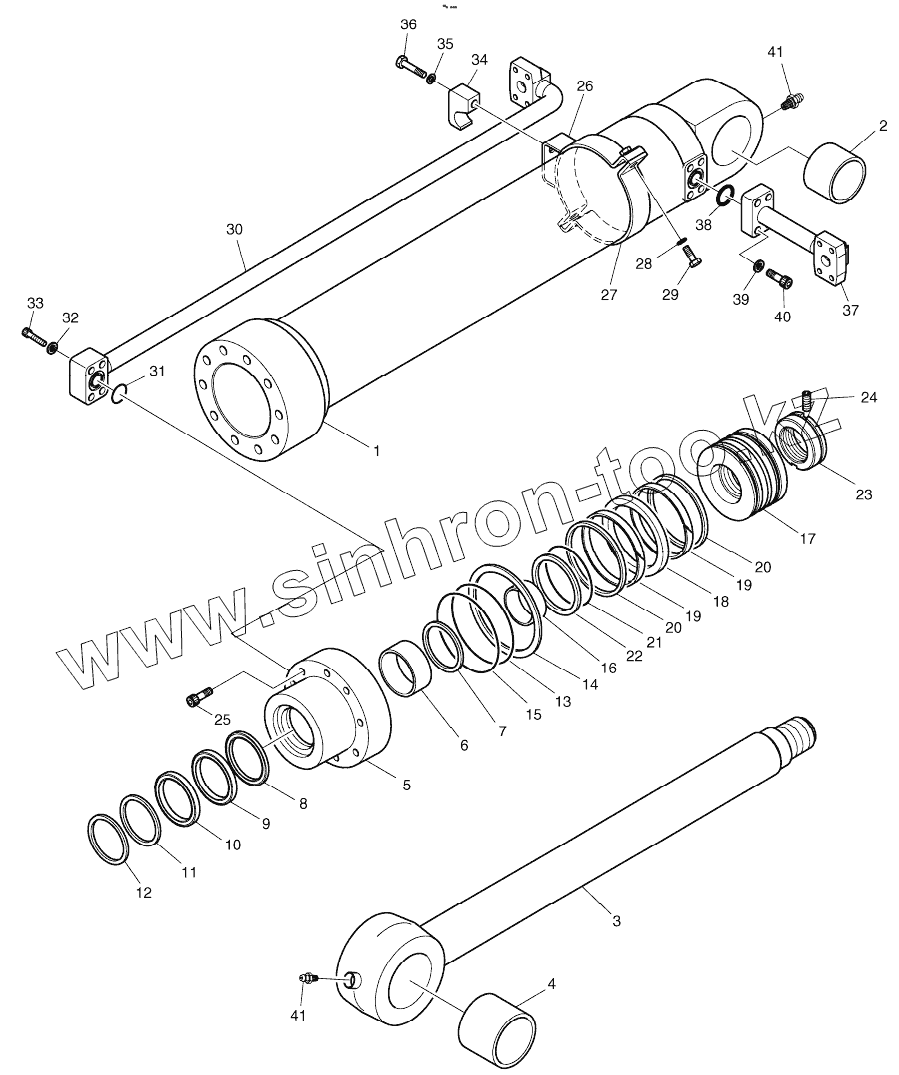

Каталог запасных частей к технике: Doosan DX225LC. BUCKET CYLINDER - ARM 2,0m

Тип техники

Марка

Модель

Схема

K1024889A

K1024889A

К9003935

К9003935

K1024889

K1024889

1

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

41

Позиция на иллюстрации	Заводской номер детали		Название детали
K1024889A	K1024889A		CYLINDER, BUCKET
К9003935	К9003935		SEAL KIT, ARM CYLINDER
K1024889	K1024889		CYLINDER, BUCKET
1	K9004912		TUBE ASSY
2	K1000736		BUSH
3	K9004913A		ROD ASSY
3	K9004913		ROD ASSY
4	K1000738		BUSH
4	K1000736		BUSH
5	K9003894		COVER, ROD
6	110-00110		DD-BUSH
7	115-00051		RING, RETAINING
8	1.180-00659		Seal, buffer
9	1.180-00660		U-packing
10	K9001146		RING, BACK UP
11	115-00099		WIPER, DUST
12	115-00092		RING, RETAINING
13	S8011301		O-RING
14	K9003891		RING, BACK UP
15	S8011351		O-RING
16	1.115-00200		RING, CUSHION
17	K9003895		PISTON
18	K9004900		SEAL, SLIPPER
19	1.180-00426		RING, WEAR
20	K9003890		RING, DUST
21	S8010751		O-ring
22	1.180-00663		RING, BACK UP
23	121-00055		NUT, PISTON
24	S3523836		Screw, set
25	S2222272		BOLT, SOCKET
26	K9003896		PIPE BAND ASSY-A
27	1.124-00040		BAND, PIPE
28	S5100703		Washer, spring
29	S0560563		BOLT, HEX
30	K9004914		PIPE ASSY-R
31	S8000341		O-ring
32	S5100603		WASHER;SPRING
33	S2215961		BOLT, SOCKET
34	K9001159		CLAMP, PIPE
35	S5102903		WASHER;SPRING
36	S0521853		BOLT
37	К9004915		PIPE ASSY-H
38	S8000341		O-ring
39	S5100603		WASHER;SPRING
40	S2215961		BOLT, SOCKET
41	S6710032		NIPPLE;GREASE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
