Каталог запасных частей к технике: Doosan DX225LC. BUCKET ASSY-1.22 m3

Тип техники

Марка

Модель

Схема

K1023188

K1023188

K1023188A

K1023188A

K1023188E

K1023188E

1

1

1

1

1

1

1A

1A

2

2

2

2

3

4

5

6

7

7

8

8

9

9

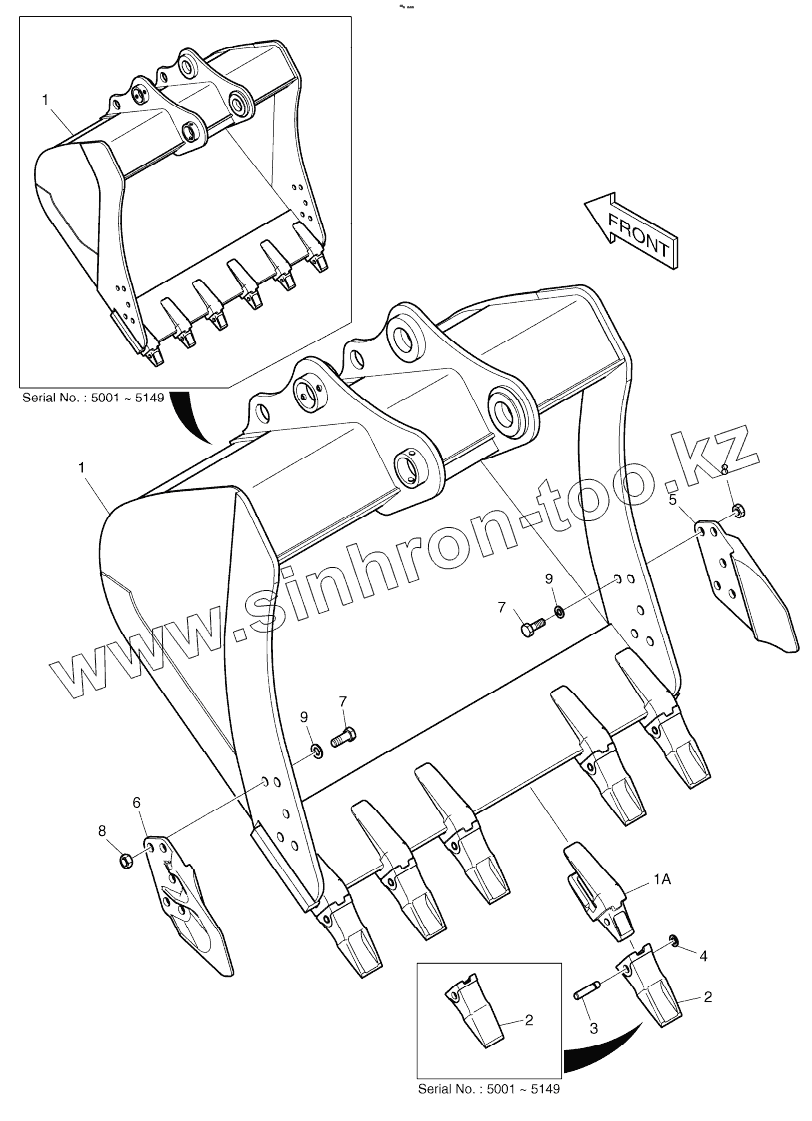

Позиция на иллюстрации	Заводской номер детали		Название детали
K1023188	K1023188		BUCKET ASSY
K1023188A	K1023188A		BUCKET ASSY
K1023188E	K1023188E		BUCKET ASSY
1	K1023189		BUCKET
1	K1023189A		BUCKET
1	K1023189E		BUCKET
1A	2713-1218		ADAPTER;TOOTH
1A	2713-1218A		ADAPTER, TOOTH
2	K1000344		POINT;TOOTH
2	K1038006A		TOOTH
3	2705-1020		PIN;LOCKING
4	2114-1848A		WASHER;LOCKING
5	2713-1059A		CUTTER;SIDE(R.H)
6	2713-1060A		CUTTER;SIDE(L.H)
7	S0574661		BOLT M24X3.0X65
8	S4013333		NUT M24
9	2114-1831A		WASHER;HARDEN

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
