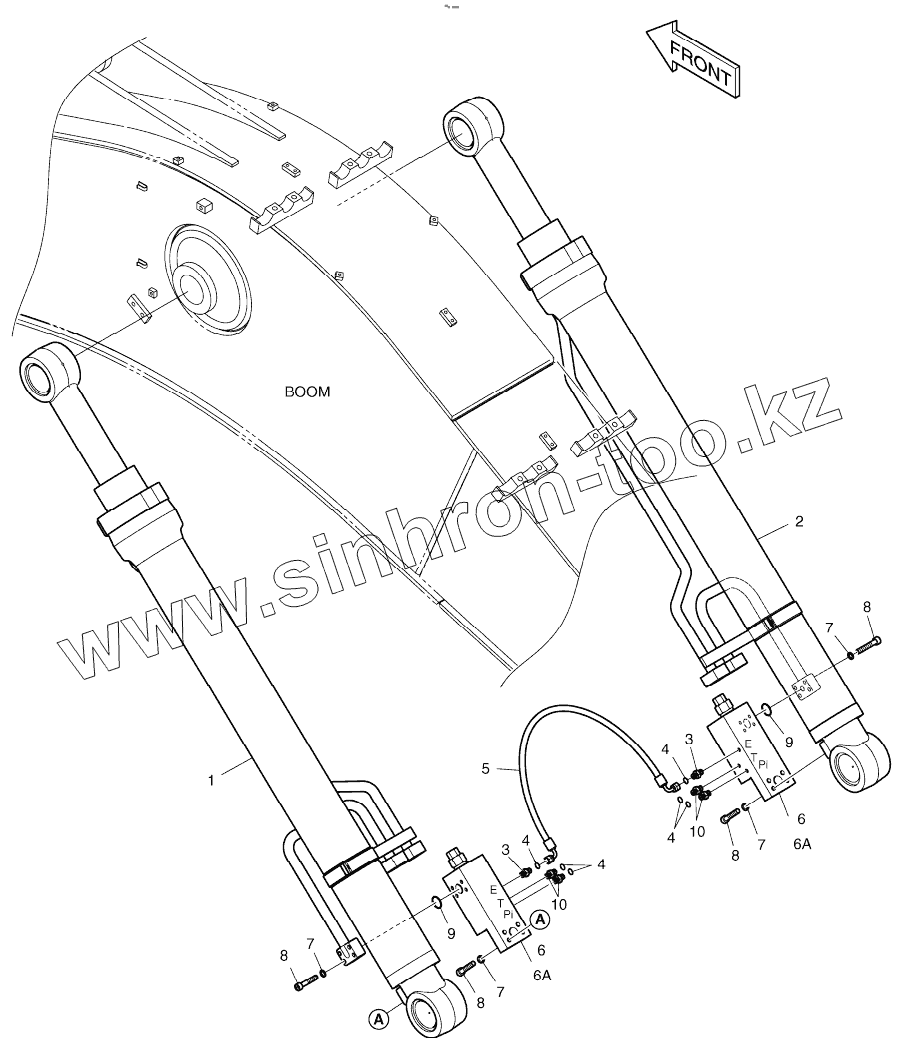

Каталог запасных частей к технике: Doosan DX225LC. BOOM PIPING - LOCK VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
5
6
6
6А
6А
7
7
7
7
8
8
8
8
9
9
10
10
Позиция на иллюстрации Заводской номер детали Название детали
К1011083А К1011083А BOOM LOCK V/V PIPING
1 К1011084 CYLINDER, BOOM (L.H)
2 К1011085 CYLINDER, BOOM (R.H)
3 2181-1126D14 ADAPTER;S PFO-PF1/4
4 S8000111 O-RING
5 DS2059423 Hose assy, hydraulic
6 420-00226 Valve, lock
6А К9000998 SEAL KIT
7 S5110603 WASHER;SPRING
8 S2212766 BOLT;SOCKET M10X1.5X55
9 S8000281 O-RING
10 2181-1126D14 ADAPTER;S PFO-PF1/4
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
