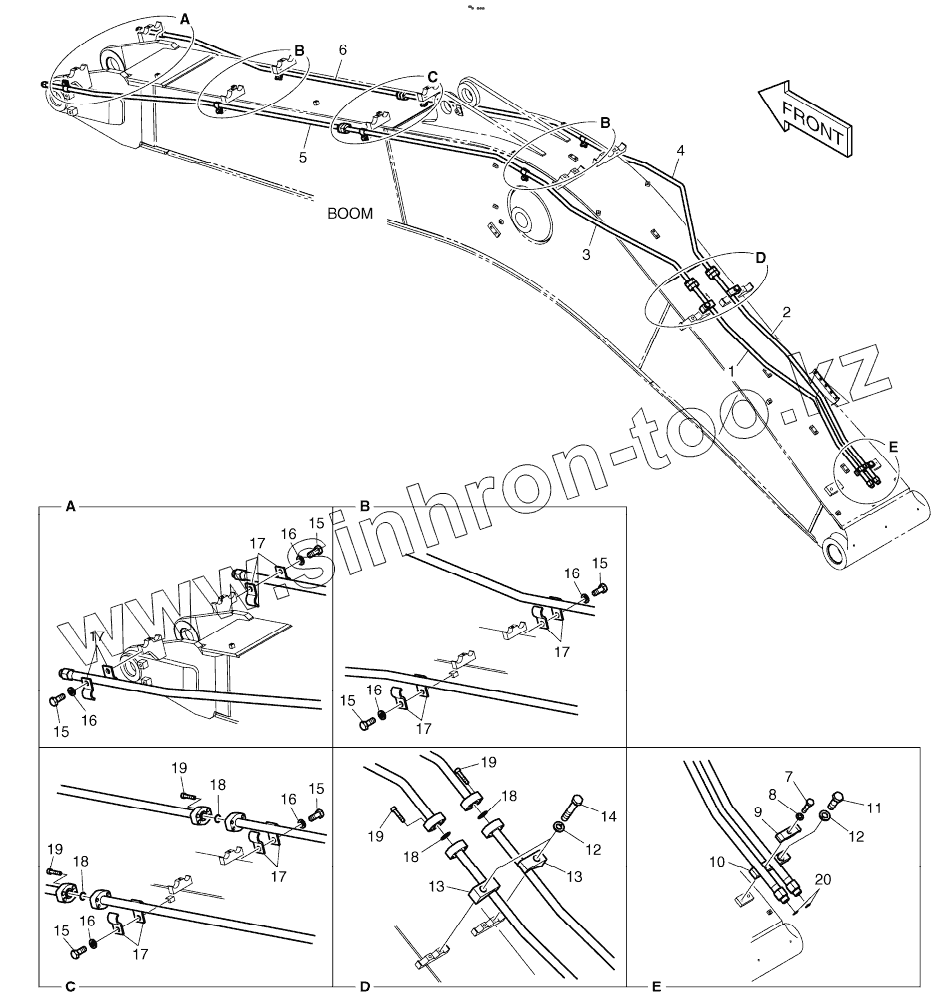

Каталог запасных частей к технике: Doosan DX225LC. BOOM PIPING - BOOM 5.9M ROTATIONG

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
15
15
15
15
16
16
16
16
16
16
17
17
17
17
17
17
18
18
18
18
19
19
19
19
20
Позиция на иллюстрации Заводской номер детали Название детали
K1011064A K1011064A ROTATION PIPING - 5.9M BOOM
1 K1011065A PIPE
2 K1011066A PIPE
3 K1011067 PIPE
4 K1011068 PIPE
5 K1011069 PIPE
6 K1011070 PIPE
7 S0558466 BOLT
8 S5102603 WASHER;SPRING M10
9 K1004028 CLAMP, PIPE
10 K1010716 PLATE
11 S0565266 BOLT M16X2.0X50
12 S5102903 WASHER;SPRING
13 K1010717 CLAMP
14 S0566166 BOLT
15 S0515266 Bolt
16 S5102703 WASHER;SPRING M10
17 124-00299A CLAMP
18 2180-1026D30 O-RING
19 S2209466 BOLT
20 S8030081 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
