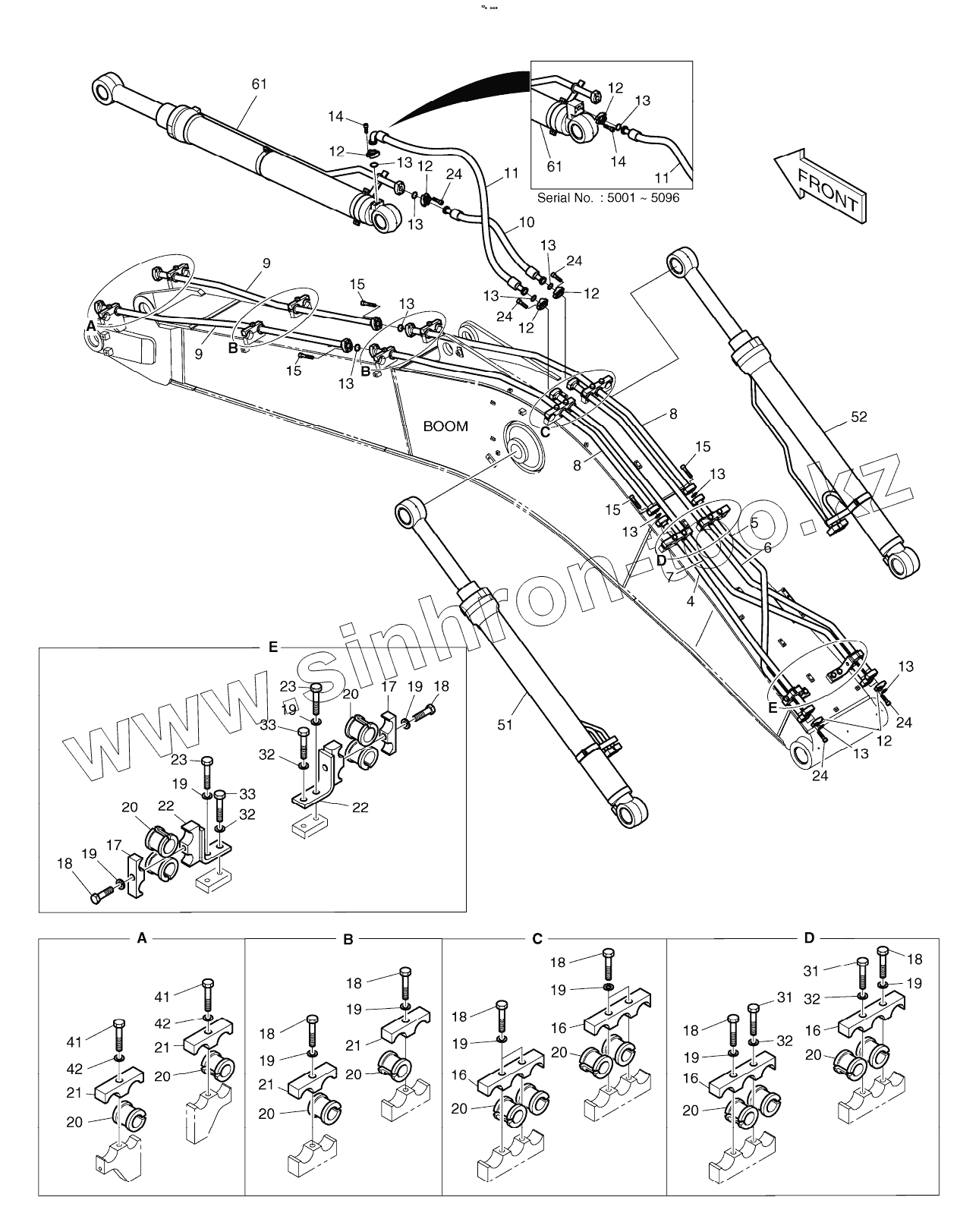

Каталог запасных частей к технике: Doosan DX225LC. BOOM PIPING
K1011025B
K1011025B
4
5
6
7
8
8
9
9
10
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
14
14
15
15
15
15
16
16
16
16
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
20
20
21
21
21
21
22
22
23
23
24
24
24
24
24
31
31
32
32
32
32
33
33
41
41
42
42
51
52
61
61
61
61
61
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1011025B | K1011025B | BOOM PIPING | |
| 4 | K1011029A | PIPE | |
| 5 | K1011030A | PIPE | |
| 6 | K1011031A | PIPE | |
| 7 | K1011032A | PIPE | |
| 8 | K1011033A | PIPE | |
| 9 | K1011034A | PIPE | |
| 10 | DS2038210 | HOSE | |
| 11 | DS2038210 | HOSE | |
| 11 | DS2040650 | HOSE | |
| 12 | 2181-9078 | Flange | |
| 13 | 2180-1026D19 | O-RING | |
| 14 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 15 | S2212666 | BOLT M10X1.5X50 | |
| 16 | K1010537 | CLAMP, PIPE | |
| 17 | K1010535 | CLAMP, PIPE | |
| 18 | S0565466 | BOLT M16X2.0X60 | |
| 19 | S5102903 | WASHER;SPRING | |
| 20 | K1010532 | RUBBER, PIPE | |
| 21 | K1010538 | CLAMP, PIPE | |
| 22 | K1010541 | BRACKET | |
| 23 | S0521366 | BOLT M16X2.0X35 | |
| 24 | S2212466 | BOLT;SOCKET M10X1.5X40 | |
| 31 | S0565466 | BOLT M16X2.0X60 | |
| 32 | S5102903 | WASHER;SPRING | |
| 33 | S0521366 | BOLT M16X2.0X35 | |
| 41 | S0565466 | BOLT M16X2.0X60 | |
| 42 | S5102903 | WASHER;SPRING | |
| 51 | K1011026 | CYLINDER, BOOM | |
| 52 | K1011027 | CYLINDER, BOOM | |
| 61 | K1011028 | CYLINDER, ARM | |
| 61 | K1011028A | CYLINDER, ARM |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
