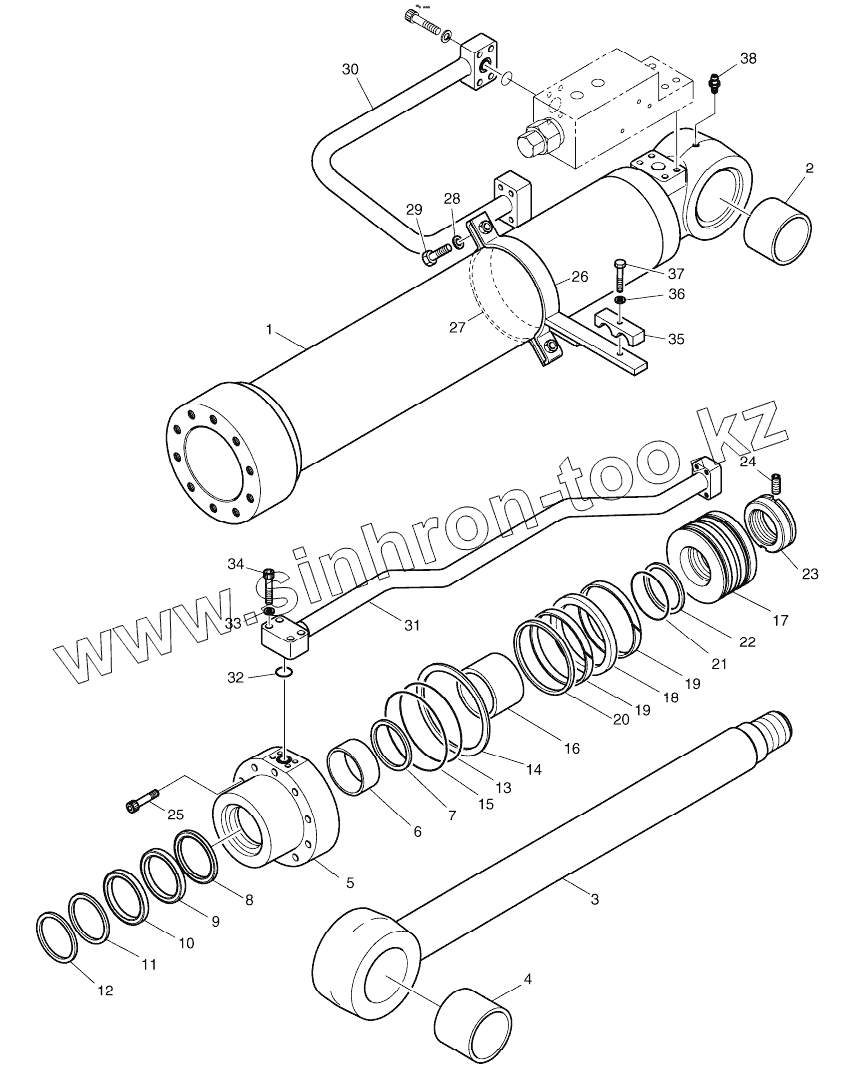

Каталог запасных частей к технике: Doosan DX225LC. BOOM CYLINDER (L.H.) (LOCK VALVE)

Тип техники

Марка

Модель

Схема

K9004899

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
K1011084	K1011084		CYLINDER, BOOM
K9004899	K9004899		SEAL KIT
1	K9004889		TUBE ASSY
2	K1010028		BUSH
3	K9004890		ROD ASSY
4	K1010028		BUSH
5	K9004891		COVER, ROD
6	110-00080		DD-BUSH
7	115-00063		RING, RETAINING
8	1.180-00657		SEAL, BUFFER
9	K9001153		U-PACKING
10	K9001154		RING, BACK UP
11	115-00072		WIPER, DUST
12	115-00073		RING, RETAINING
13	S8011251		O-RING
14	180-00266		RING, BACK-UP
15	S8011301		O-RING
16	K9004886		RING, CUSHION
17	K9004892		PISTON
18	K9004898		SEAL, SLIPPER
19	115-00074		RING, WEAR
20	K9004887		RING, DUST
21	S8010701		O-RING
22	K9001156		RING, BACK UP
23	121-00045		NUT, PISTON
24	S3523836		Screw, set
25	S2222171		BOLT
26	K9004893		PIPE BAND ASSY
27	124-00056		BAND, PIPE
28	S5100603		WASHER;SPRING
29	S0558153		BOLT M10X1.5X30
30	K9004921		PIPE ASSY-H
31	K9004897		PIPE ASSY-R
32	S8000281		O-RING
33	S5100603		WASHER;SPRING
34	S2212761		BOLT;SOCKET
35	124-00058		CLAMP, PIPE
36	S5100703		Washer, spring
37	S0561053		BOLT M12X1.75X65
38	S6710032		NIPPLE;GREASE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
