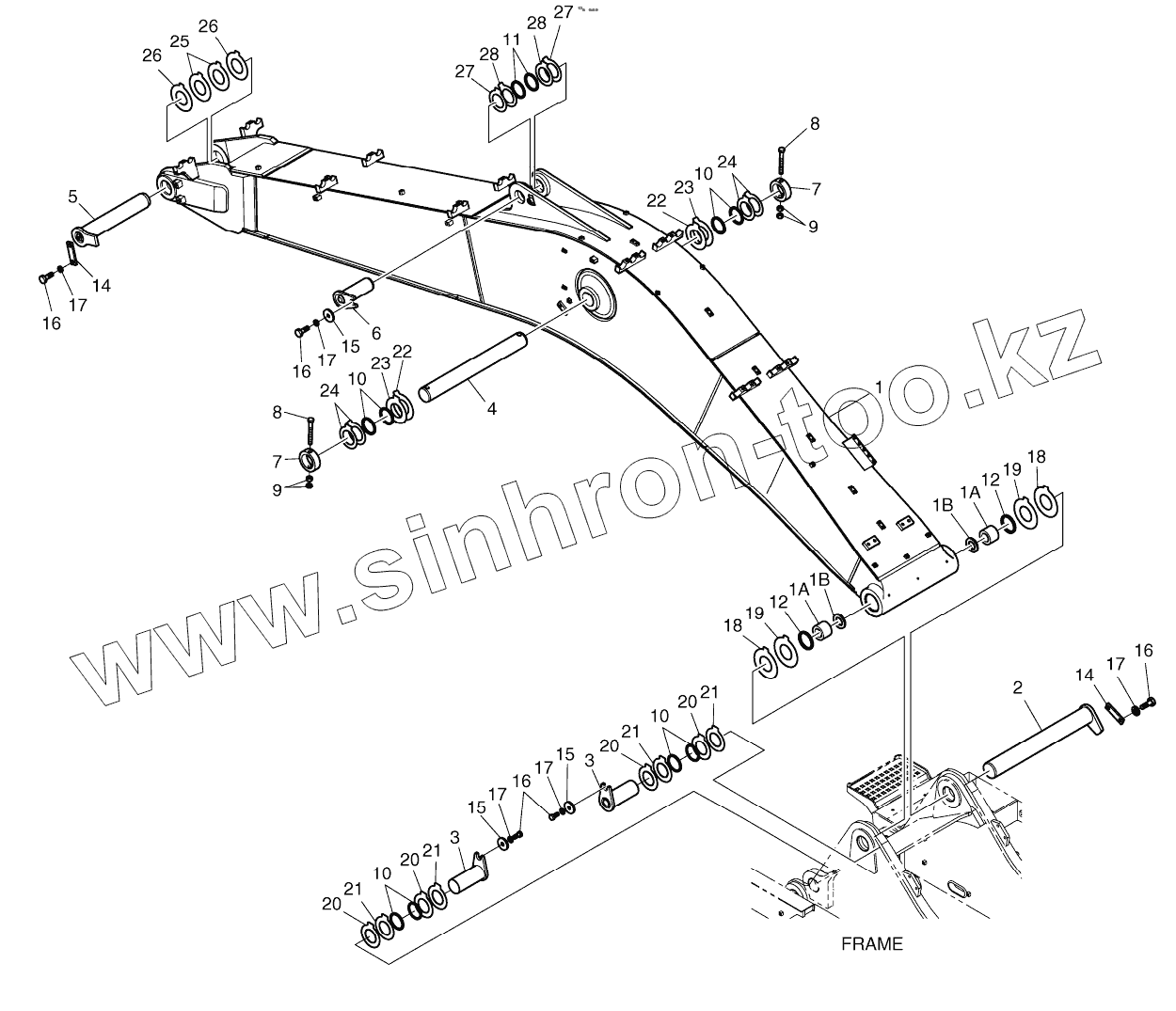

Каталог запасных частей к технике: Doosan DX225LC. BOOM; 5.9m
K1008550G
K1008550G
K1008550G
K1008550G
K1008550G
1
1
1
1A
1A
1B
1B
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
12
12
14
14
15
15
15
16
16
16
16
17
17
17
17
17
18
18
19
19
20
20
20
20
21
21
21
21
22
22
23
23
24
24
25
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1008550G | K1008550G | BOOM ASSY | |
| 1 | K1008551A | BOOM, MACH | |
| 1 | K1008551B | BOOM, MACH | |
| 1 | K1008551C | BOOM, MACH | |
| 1A | K1010027 | BUSHING | |
| 1B | 2180-1106BD14 | SEAL;DUST | |
| 2 | K1010021 | PIN, BOOM FOOT | |
| 2 | K1010021A | PIN, BOOM FOOT | |
| 3 | K1011056 | PIN, BOOM CYL HEAD | |
| 3 | K1011056A | PIN, BOOM CYL HEAD | |
| 4 | K1010023 | PIN, BOOM CENTER | |
| 4 | K1010023B | PIN, BOOM CENTER | |
| 5 | 2123-2185E | Pin | |
| 5 | 2123-2185G | Pin | |
| 6 | 2123-2187C | Pin | |
| 6 | 2123-2187E | Pin | |
| 7 | 2116-1527A | Stopper | |
| 8 | S0571866 | Bolt | |
| 9 | S4013133 | Nut | |
| 10 | 2180-1106BD6 | Seal, dust | |
| 11 | 2180-1106BD24 | SEAL;DUST | |
| 12 | 2180-1106BD14 | SEAL;DUST | |
| 14 | 621-03710A | PLATE, STOPPER | |
| 15 | 2116-1060D6 | STOPPER | |
| 16 | S0521366 | BOLT M16X2.0X35 | |
| 17 | S5102903 | WASHER;SPRING | |
| 18 | DS7752046 | SHIM | |
| 19 | DS7752066 | SHIM | |
| 20 | DS7752061 | SHIM | |
| 21 | DS7752062 | SHIM | |
| 22 | DS7752015 | SHIM | |
| 23 | DS7752016 | SHIM | |
| 24 | DS7752014 | SHIM | |
| 25 | DS7752017 | SHIM | |
| 26 | DS7752018 | SHIM | |
| 27 | DS7752012 | SHIM | |
| 28 | DS7752013 | SHIM |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
