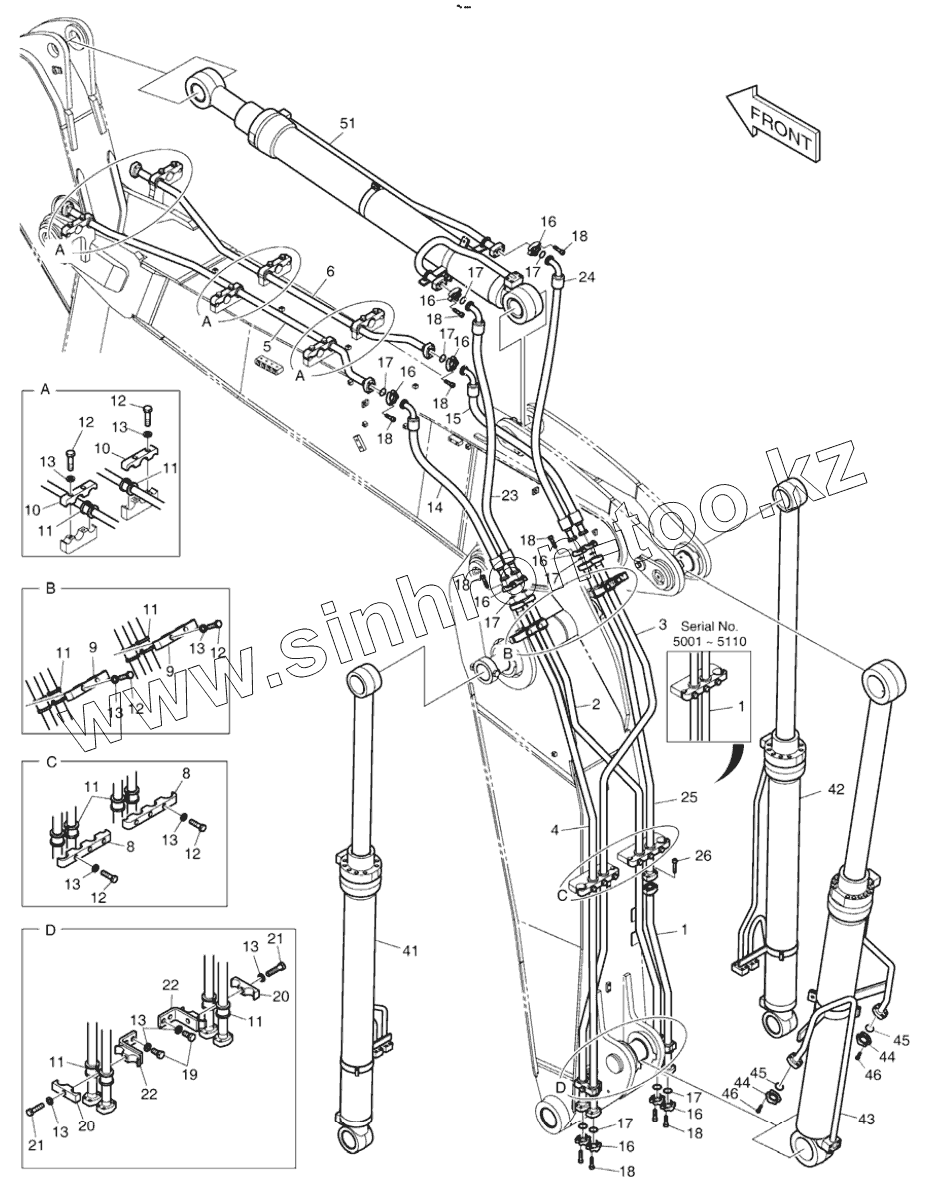

Каталог запасных частей к технике: Doosan DX225LC. ARTI BOOM PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
3
4
5
6
8
8
9
9
10
10
11
11
11
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
14
15
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
19
20
20
21
21
22
22
23
24
25
26
41
42
43
44
44
45
45
46
46
51
Позиция на иллюстрации Заводской номер детали Название детали
K1037464A K1037464A ARTI BOOM PIPING
1 K1030322 PIPE
1 K1053537 PIPE
2 K1030323 PIPE
3 K1030324 PIPE
4 K1030325 PIPE
5 K1030326 PIPE
6 K1030327 PIPE
8 K1030332 CLAMP, PIPE
9 K1030333 CLAMP, PIPE
10 K1030334 CLAMP, PIPE
11 K1010532 RUBBER, PIPE
12 S0565466 BOLT M16X2.0X60
13 S5102903 WASHER;SPRING
14 DS2040624 HOSE 1430L
15 DS2040624 HOSE 1430L
16 2181-9078 Flange
17 2180-1026D19 O-RING
17 2180-1026D19 O-RING
18 S2212466 BOLT;SOCKET M10X1.5X40
19 S0521366 BOLT M16X2.0X35
20 K1010535 CLAMP, PIPE
21 S0565566 BOLT M16X2.0X65
22 K1036471 BRACKET
23 DS2040623 HOSE 1180L
24 DS2040623 HOSE 1180L
25 K1053538 PIPE
26 S2212666 BOLT M10X1.5X50
41 K1011026 CYLINDER, BOOM
42 K1011027 CYLINDER, BOOM
43 K1023535A CYLINDER, ARTI BOOM
44 2181-9078 Flange
45 2180-1026D19 O-RING
46 S2212466 BOLT;SOCKET M10X1.5X40
51 K1030367 ARM CYLINDER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
