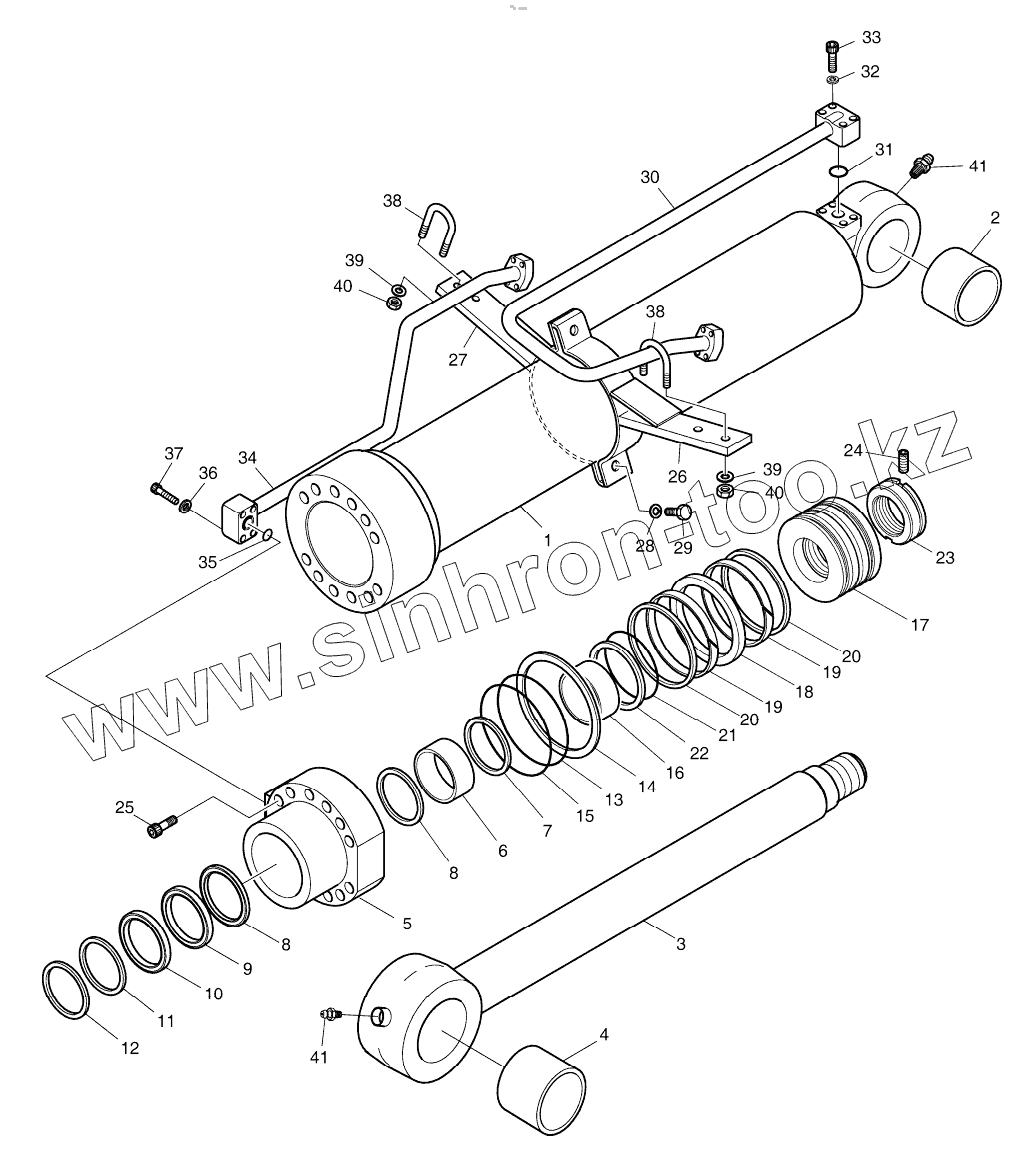

Каталог запасных частей к технике: Doosan DX225LC. ARTI BOOM CYLINDER

Тип техники

Марка

Модель

Схема

K1023535A

К9002289

К9002289

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

19

20

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

39

39

40

40

41

41

Позиция на иллюстрации	Заводской номер детали		Название детали
K1023535A	K1023535A		CYLINDER, ARTI BOOM
К9002289	К9002289		SEAL KIT, BOOM CYL
1	K9003678		TUBE ASSY
2	K1003914		BUSH
3	K9002284		ROD ASSY
4	K1003914		BUSH
5	K9002267		COVER, ROD
6	110-00081		DD-BUSH
7	115-00073		RING, RETAINING
8	K9001882		SEAL, BUFFER
9	K9001883		U-PACKING
10	K9001884		RING, BACK UP
11	115-00077		WIPER, DUST
12	115-00078		Ring, retaining
13	S8011451		O-RING
14	K9001164		RING, BACK UP
15	180-00363		O-RING
16	K9002285		RING, CUSHION
17	K9002269		PISTON
18	K9001166		SEAL, SLIPPER
19	115-00121		RING, WEAR
20	115-00122		RING, SLYD
21	S8010801		O-RING
22	K9001895		RING, BACK UP
23	121-00044		NUT, PISTON
24	S3523836		Screw, set
25	S2225271		BOLT, HEX SOCKET
26	K9003679A		PIPE BAND ASSY-H
27	K9003680A		PIPE BAND ASSY-R
28	S5100703		Washer, spring
29	S0560563		BOLT, HEX
30	K9003681A		PIPE ASSY-H
31	S8000341		O-ring
32	S5100703		Washer, spring
33	S2215961		BOLT, SOCKET
34	K9003682A		PIPE ASSY-R
35	S8000341		O-ring
36	S5100703		Washer, spring
37	S2215961		BOLT, SOCKET
38	К9001158		U-BOLT
39	S5100603		WASHER;SPRING
40	S4012633		NUT M10X1.5
41	S6710032		NIPPLE;GREASE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
