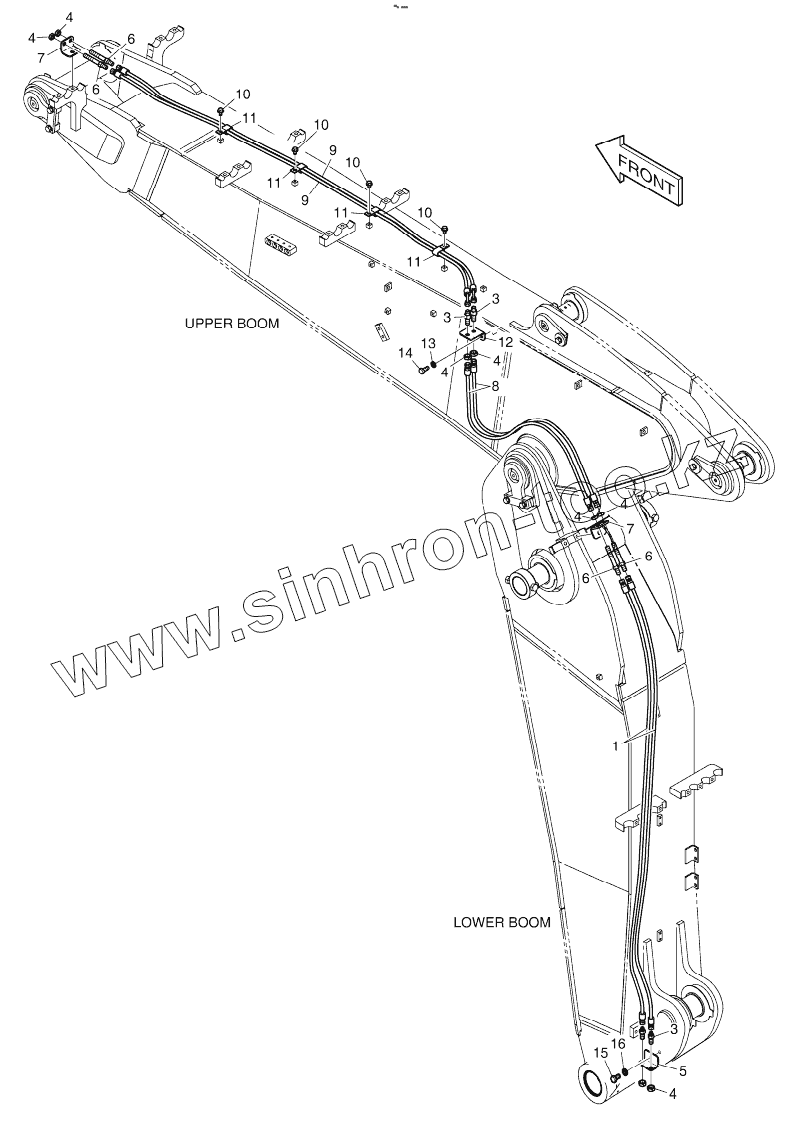

Каталог запасных частей к технике: Doosan DX225LC. ARTI. BOOM PIPING - QUICK FIT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
3
3
4
4
4
4
4
4
4
5
6
6
6
6
7
7
8
9
9
10
10
10
10
11
11
11
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
K1037472 K1037472 QUICK CLAMP PIPING, ARTI
1 DS2053978 HOSE
3 181-00078D1 ADAPTER 2PF3/8
4 121-00010D1 NUT
5 K1011074 BRACKET
6 K1000112 ADAPTER
7 K1011075 BRACKET
8 DS2053980 HOSE
9 DS20551042 HOSE
10 K1001029 BOLT
11 124-00199D1 CLIP
12 K1030382 BRACKET
13 S5102603 WASHER;SPRING M10
14 S0512066 BOLT
15 S0521266 BOLT
16 S5102903 WASHER;SPRING
