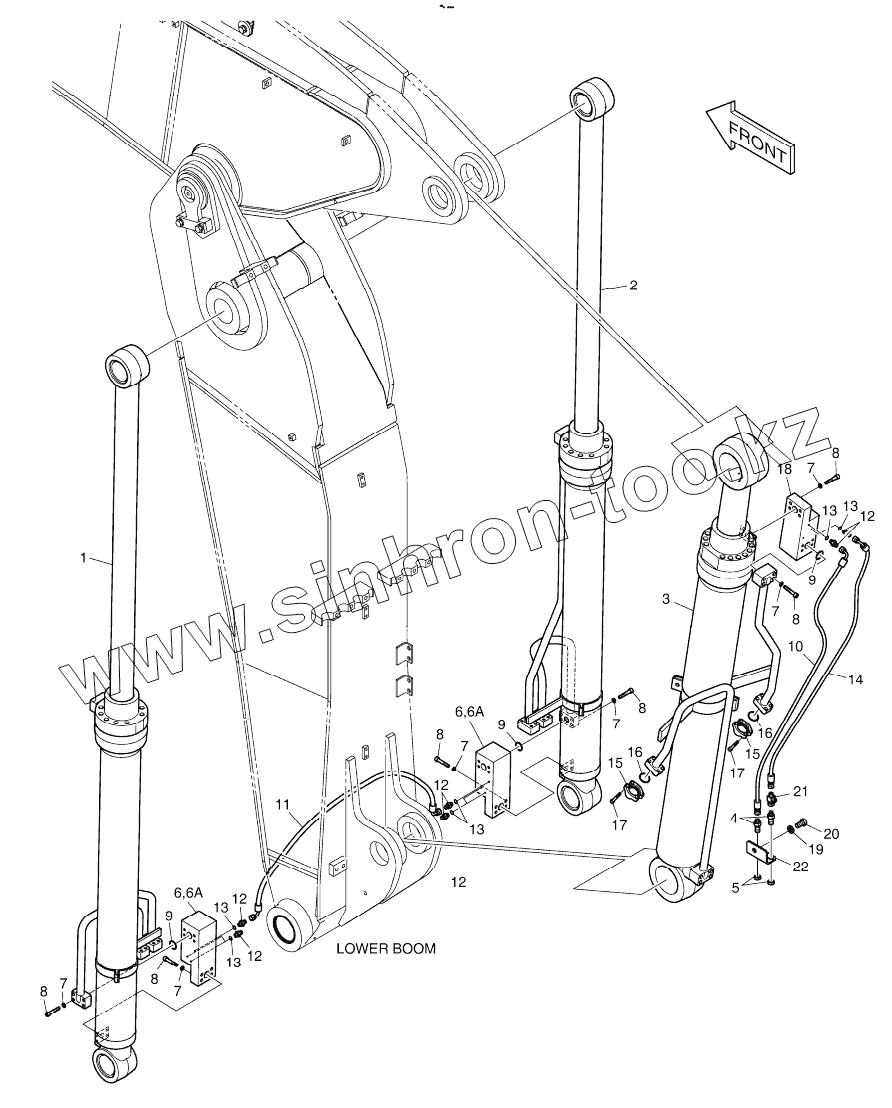

Каталог запасных частей к технике: Doosan DX225LC. ARTI. BOOM PIPING - LOCK VALVE

Тип техники

Марка

Модель

Схема

K1037475

1

2

3

4

5

6

6

6A

6A

7

7

7

7

7

7

8

8

8

8

8

8

9

9

9

10

11

12

12

12

12

12

13

13

13

13

13

14

15

15

16

16

17

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
K1037475	K1037475		LOCK VALVE PIPING, ARTI_BOO
1	K1011084		CYLINDER, BOOM
2	K1011085		CYLINDER, BOOM (RH)
3	K1023537A		CYLINDER, ARTI BOOM
4	181-00078D5		ADAPTER PF1/4-PF3/8
5	121-00010D1		NUT
6	420-00226		Valve, lock
6A	K9000998		SEAL KIT
7	S5102603		WASHER;SPRING M10
8	S2212766		BOLT;SOCKET M10X1.5X55
9	S8000281		O-RING
10	2184-1046D221		Hose
11	DS2059423		Hose assy, hydraulic
12	2181-1126D14		ADAPTER;S PFO-PF1/4
13	S8000111		O-RING
14	2184-1046D120		Hose
15	2181-9078		Flange
16	2180-1026D19		O-RING
17	S2212466		BOLT;SOCKET M10X1.5X40
18	420-00004A		Valve, lock
19	S5102903		WASHER;SPRING
20	S0521266		BOLT
21	181-00673D1		Tee,union
22	K1030374		PLATE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
