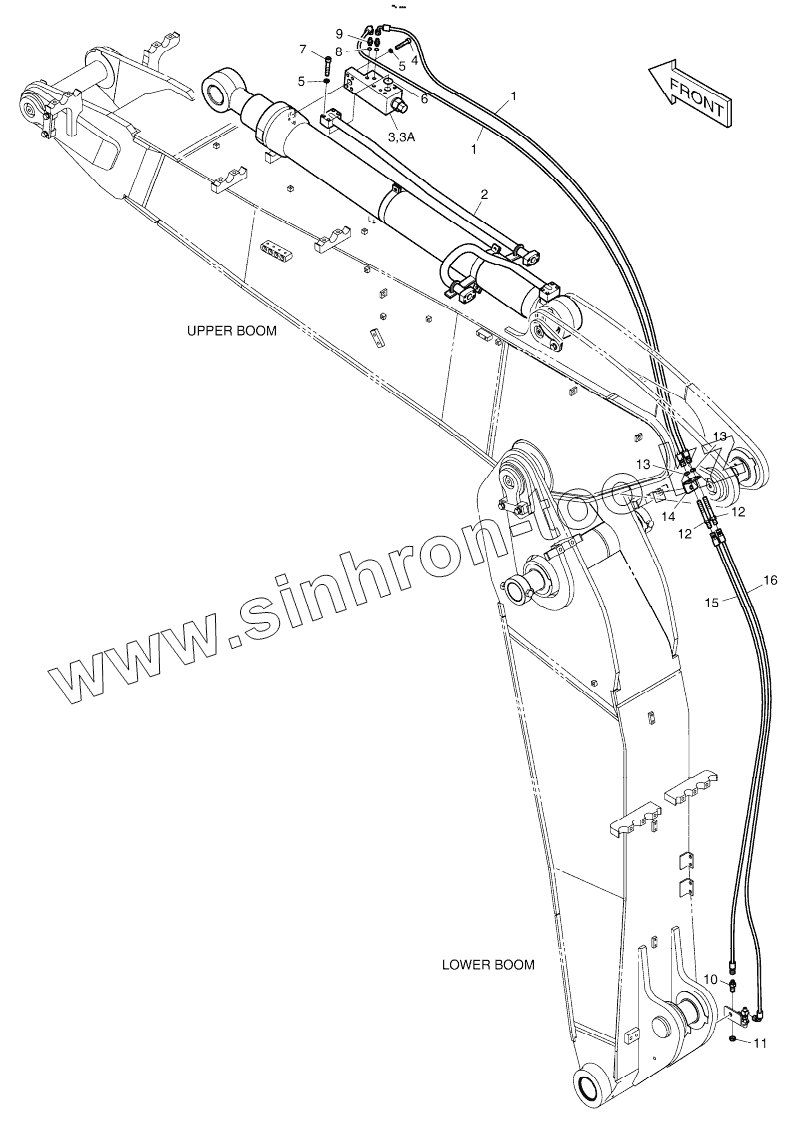

Каталог запасных частей к технике: Doosan DX225LC. ARTI. ARM PIPING - LOCK VALVE

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

3A

4

5

5

6

7

8

9

10

11

12

12

13

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
K1037476A	K1037476A		ARTI BOOM PIPING, ARM LOCK V
1	2184-1046D135		HOSE PF1/4-2500L
1	2184-1046D194		HOSE PF1/4-2800L
2	K1036970		ARM CYLINDER
3	420-00004A		Valve, lock
3A	K9000999		Seal kit
4	S2215766		Bolt
5	S5110703		Washer
6	S8000341		O-ring
7	S2215966		BOLT, SOCKET
8	S8000111		O-RING
9	2181-1126D14		ADAPTER;S PFO-PF1/4
10	181-00078D5		ADAPTER PF1/4-PF3/8
11	121-00010D1		NUT
12	K1000356		ADAPTER
13	121-00010D7		NUT
14	K1030371		BRACKET
15	2184-1045D96		HOSE
16	2184-1046D267		HOSE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
