Каталог запасных частей к технике: Doosan DX225LC. ARM PIPING - LOCK VALVE

Тип техники

Марка

Модель

Схема

K1011087A

K1011087A

1

1

1

3

3

3

3

3

3

3

3

3

3

3

3

4

5

6

6

7

8

9

9

10

10

11

11

11

12

13

13

14

15

16

17

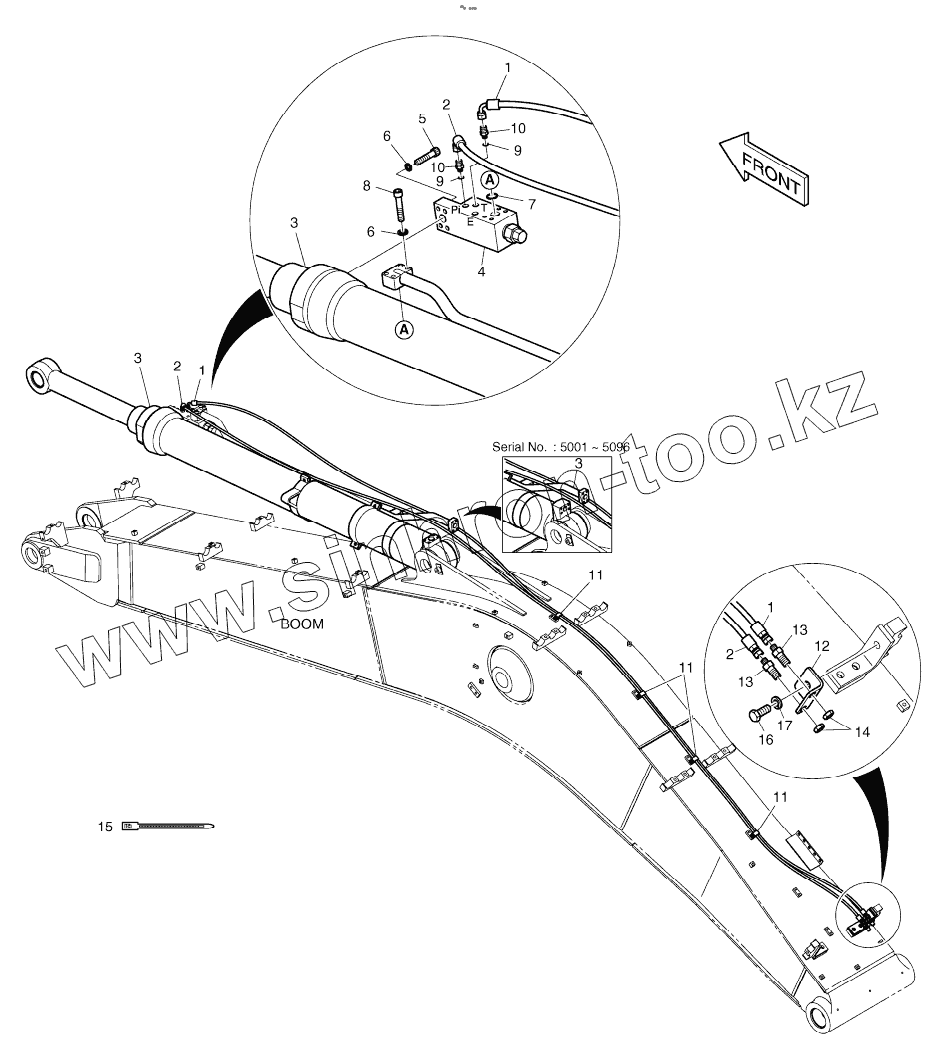

Позиция на иллюстрации	Заводской номер детали		Название детали
K1011087A	K1011087A		ARM, LOCK V/V PIPING
1	2184-1046D302		Hose
2	2184-1046D302		Hose
3	K1011088		CYLINDER, ARM(LOCK V/V)
3	K1011088A		CYLINDER, ARM(LOCK V/V)
4	420-00004A		Valve, lock
5	S2215766		Bolt
6	S5110703		Washer
7	S8000341		O-ring
8	S2215966		BOLT, SOCKET
9	S8000111		O-RING
10	2181-1126D14		ADAPTER;S PFO-PF1/4
11	124-00199D5		Clip
12	K1011074		BRACKET
13	181-00078D5		ADAPTER PF1/4-PF3/8
14	121-00010D1		NUT
15	2124-1084D2		CLIP;BAND
16	S0565066		BOLT
17	S5102903		WASHER;SPRING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
