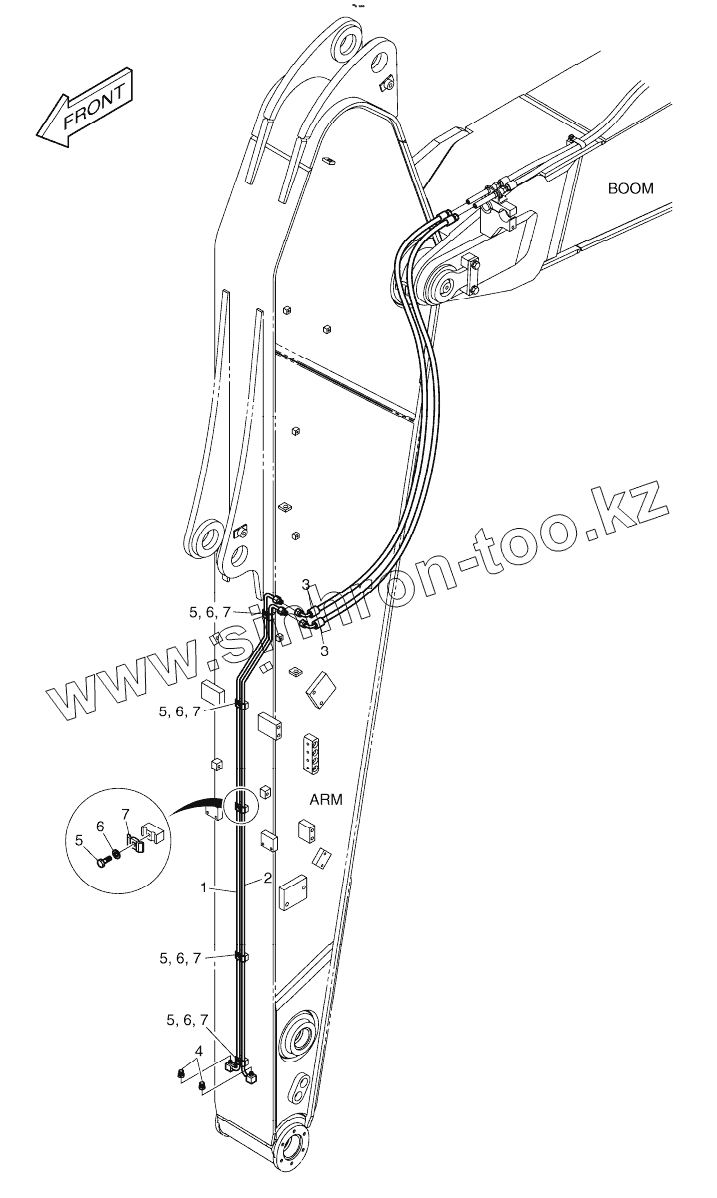

Каталог запасных частей к технике: Doosan DX225LC. ARM PIPING - ARM 3.5m (QUICK CLAMP)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
Позиция на иллюстрации Заводской номер детали Название детали
К1023281 К1023281 ARM PIPING-QUICK CLAMP
1 К1024823 PIPE
2 К1024824 PIPE
3 DS2055927 HOSE
4 2181-2820D1 PLUG
5 S0508866 BOLT
6 S5102503 WASHER;SPRING
7 К1004011 CLAMP, PIPE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
