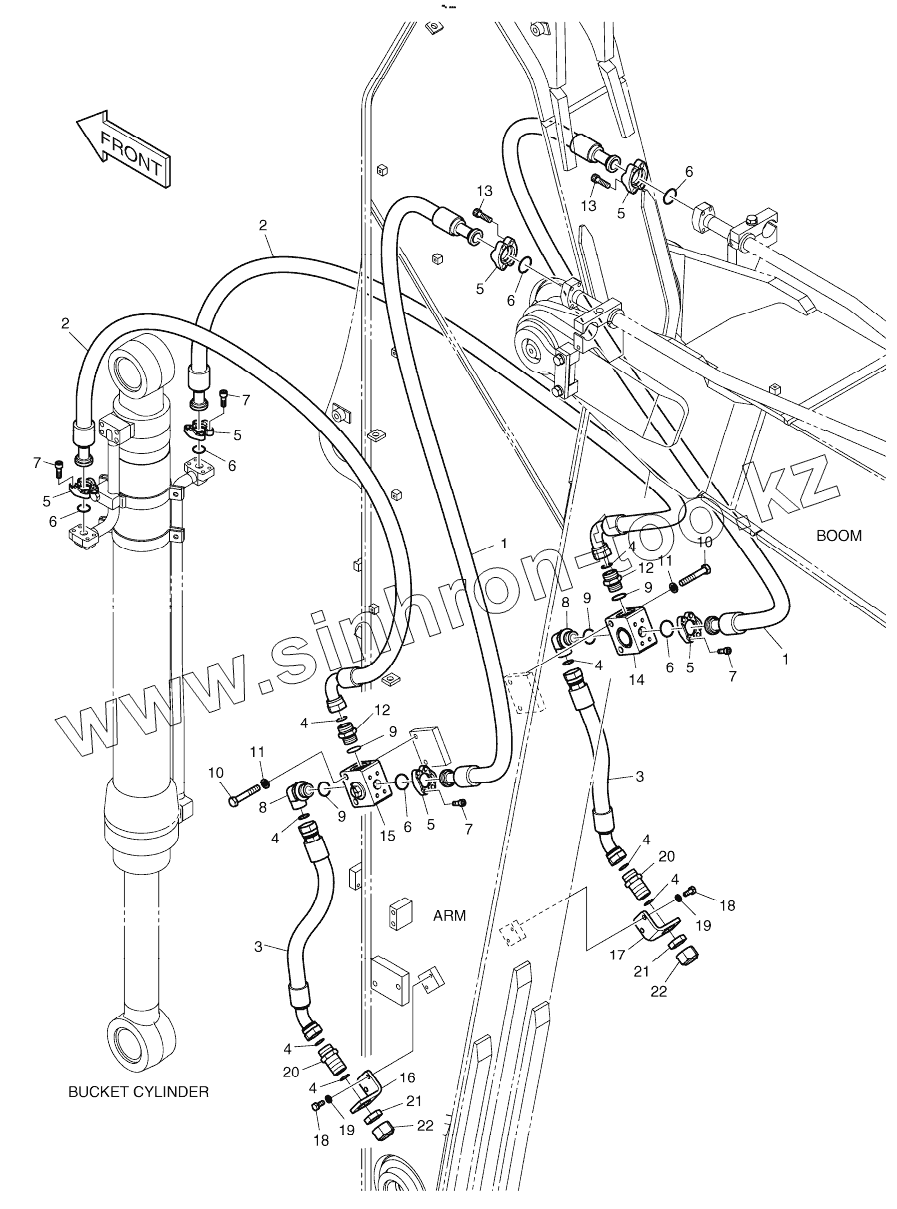

Каталог запасных частей к технике: Doosan DX225LC. ARM PIPING - ARM 3.5m (CLAMSHELL)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1023282
K1023282
K1023282
K1023282
1
1
2
2
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
K1023282 K1023282 CLAMSHELL PIPING
1 DS2038240 HOSE
2 DS2025087 HOSE
3 DS2012419 HOSE
4 S8030161 O-RING
5 2181-9078 Flange
6 2180-1026D19 O-RING
7 S2212266 BOLT;SOCKET M10X1.5X30
8 2181-2815D1 ELBOW
9 S8000291 O-RING
10 S0563666 BOLT
11 S5102803 Washer
12 2181-4133D6 ADAPTER PFO1-UNF1 7/16
13 S2212466 BOLT;SOCKET M10X1.5X40
14 K1002965 VALVE, SWITCH
15 K1002967 VALVE, SWITCH
16 K1023326 BRACKET
17 K1023327 BRACKET
18 S0512066 BOLT
19 S5102603 WASHER;SPRING M10
20 DS2415005 Adapter
21 121-00010D9 Nut
22 2181-2817D2 CAP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
