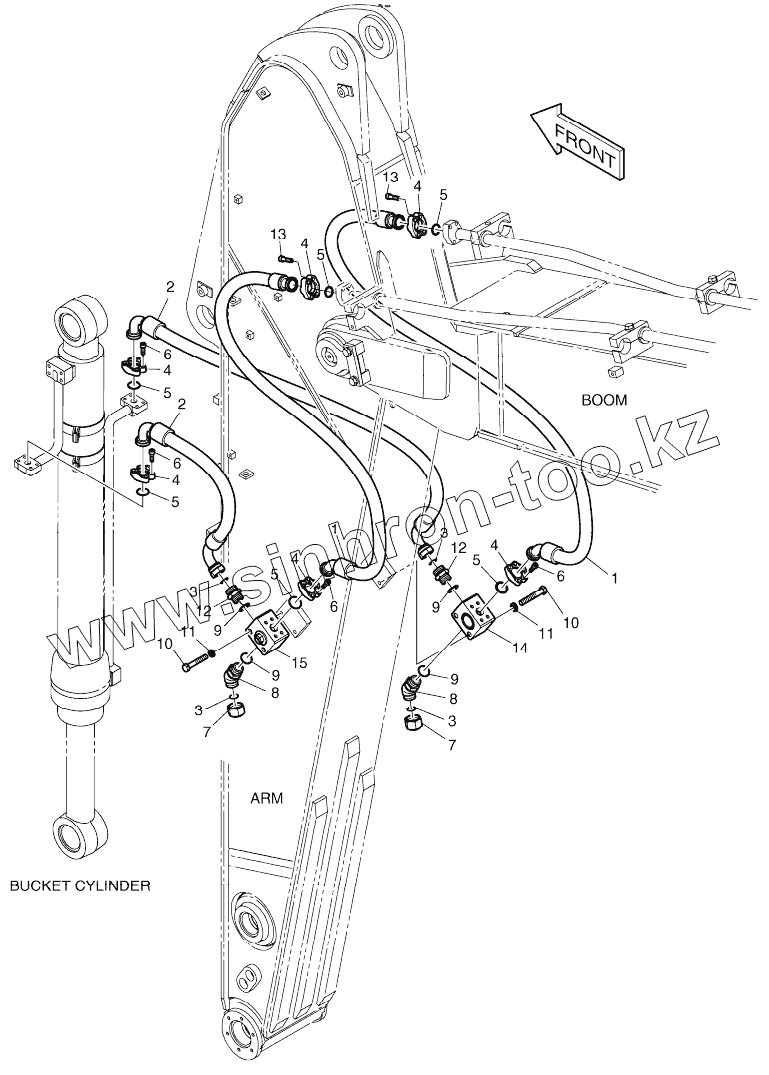

Каталог запасных частей к технике: Doosan DX225LC. ARM PIPING - ARM 3,0m (CLAMSHELL)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

3

4

4

4

4

4

4

5

5

5

5

5

5

6

6

6

6

7

7

8

8

9

9

9

9

10

10

11

11

12

12

13

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
K1012038A	K1012038A		CLAMSHELL PIPING - 30M ARM
1	DS2039110		HOSE
2	DS2026141		HOSE
3	S8030161		O-RING
4	2181-9078		Flange
5	2180-1026D19		O-RING
6	S2212266		BOLT;SOCKET M10X1.5X30
7	2181-2817D2		CAP
8	2181-2816D2		ELBOW
9	S8000291		O-RING
10	S0563666		BOLT
11	S5102803		Washer
12	2181-4133D6		ADAPTER PFO1-UNF1 7/16
13	S2212466		BOLT;SOCKET M10X1.5X40
14	K1002965		VALVE, SWITCH
15	K1002967		VALVE, SWITCH
