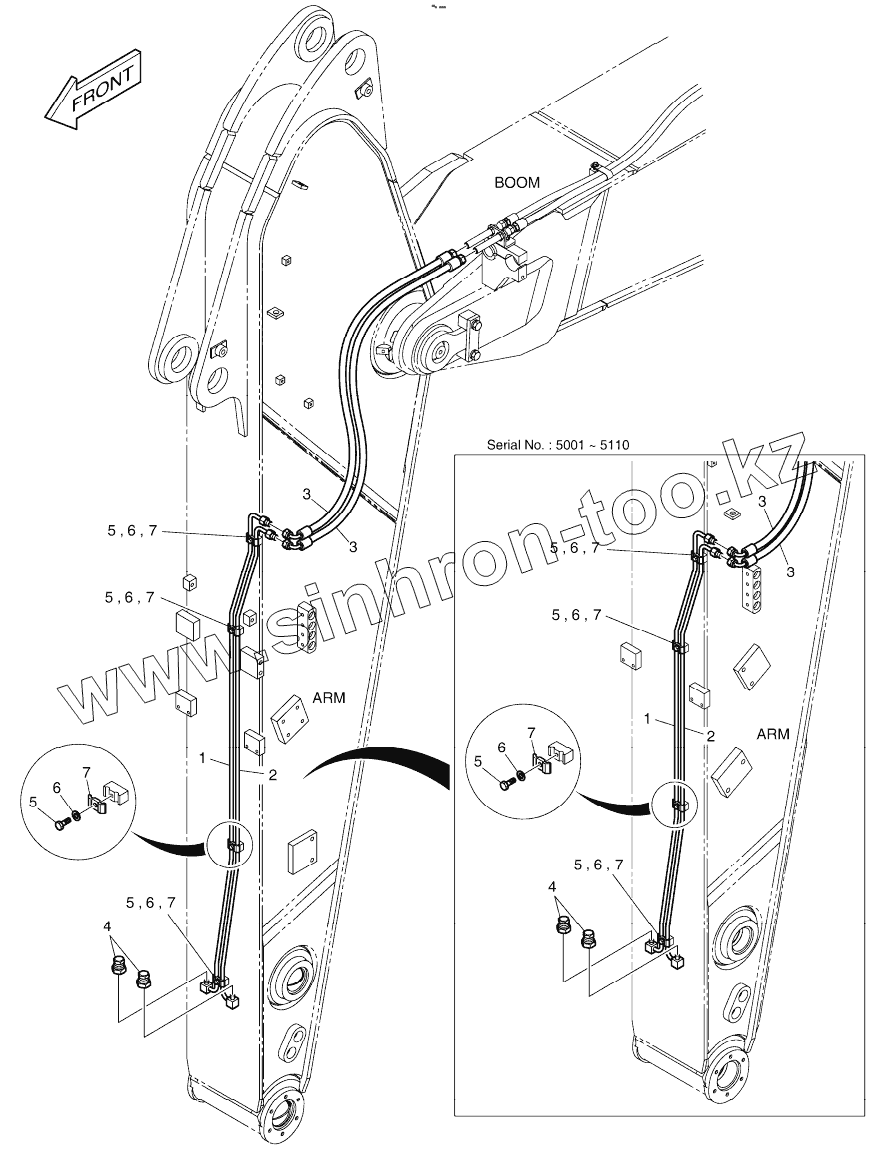

Каталог запасных частей к технике: Doosan DX225LC. ARM PIPING - ARM 2.5m (QUICK CLAMP)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
Позиция на иллюстрации Заводской номер детали Название детали
К1023273А К1023273А ARM PIPING-QUICK CLAMP
1 К1023292 PIPE
1 К1023292А PIPE
2 К1023289 PIPE
2 К1023289А PIPE
3 DS2055847 HOSE
3 DS2055926 HOSE
4 2181-2820D1 PLUG
5 S0508866 BOLT
6 S5102503 WASHER;SPRING
7 К1004011 CLAMP, PIPE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
