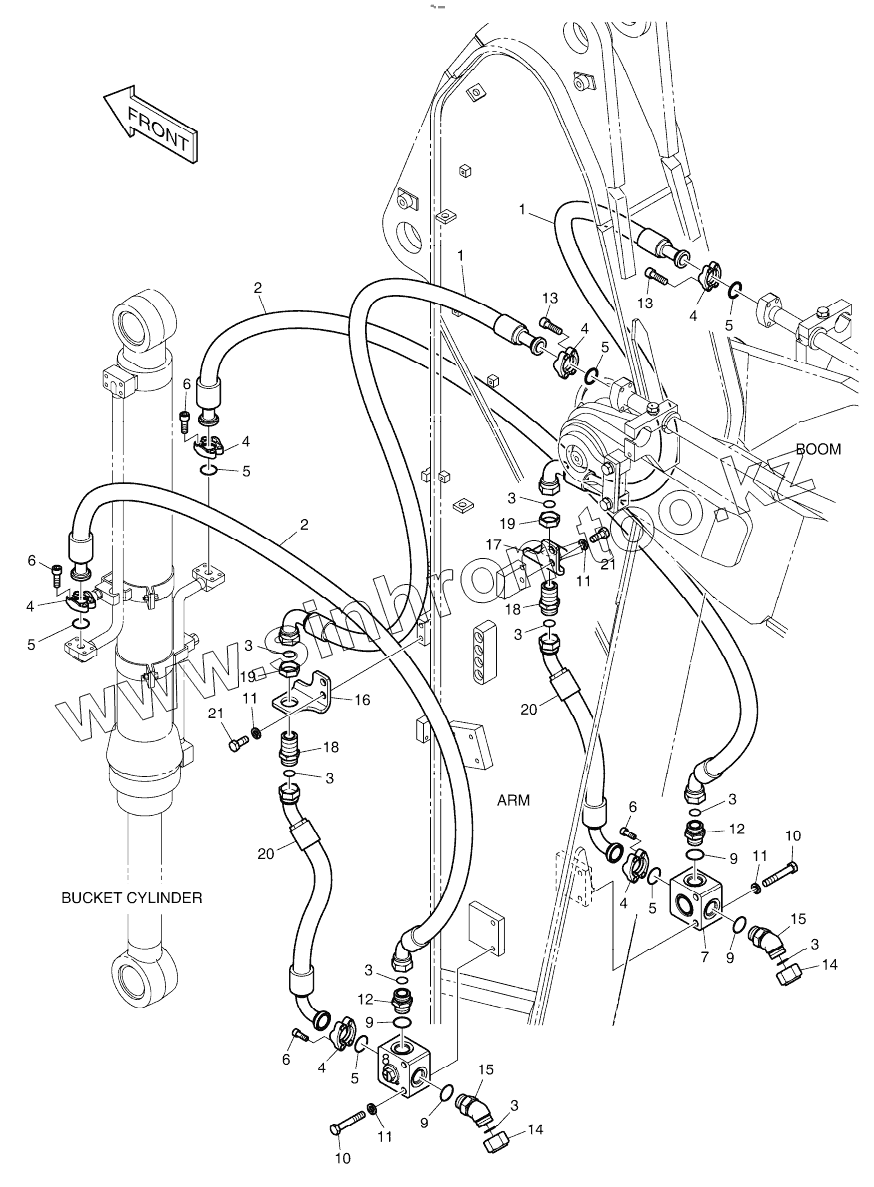

Каталог запасных частей к технике: Doosan DX225LC. ARM PIPING - ARM 2.5m (CLAMSHELL)

Тип техники

Марка

Модель

Схема

K1023274A

K1023274A

1

1

2

2

3

3

3

3

3

3

3

3

4

4

4

4

4

4

5

5

5

5

5

5

6

6

6

6

7

8

9

9

9

9

10

10

11

11

11

11

12

12

13

13

14

14

15

15

16

17

18

18

19

19

20

20

21

21

Позиция на иллюстрации	Заводской номер детали		Название детали
K1023274A	K1023274A		CLAMSHELL PIPING
1	DS2025117		HOSE
2	DS2065052		HOSE
3	S8030161		O-RING
4	2181-9078		Flange
5	2180-1026D19		O-RING
6	S2212266		BOLT;SOCKET M10X1.5X30
7	K1002965		VALVE, SWITCH
8	K1002967		VALVE, SWITCH
9	S8000291		O-RING
10	S0563666		BOLT
11	S5102803		Washer
12	2181-4133D6		ADAPTER PFO1-UNF1 7/16
13	S2212466		BOLT;SOCKET M10X1.5X40
14	2181-2817D2		CAP
15	2181-2816D2		ELBOW
16	K1045056		BRACKET, L.H
17	K1045091		BRACKET, R.H
18	DS2415005		Adapter
19	121-00010D9		Nut
20	DS2065053		HOSE
21	S0518366		BOLT
