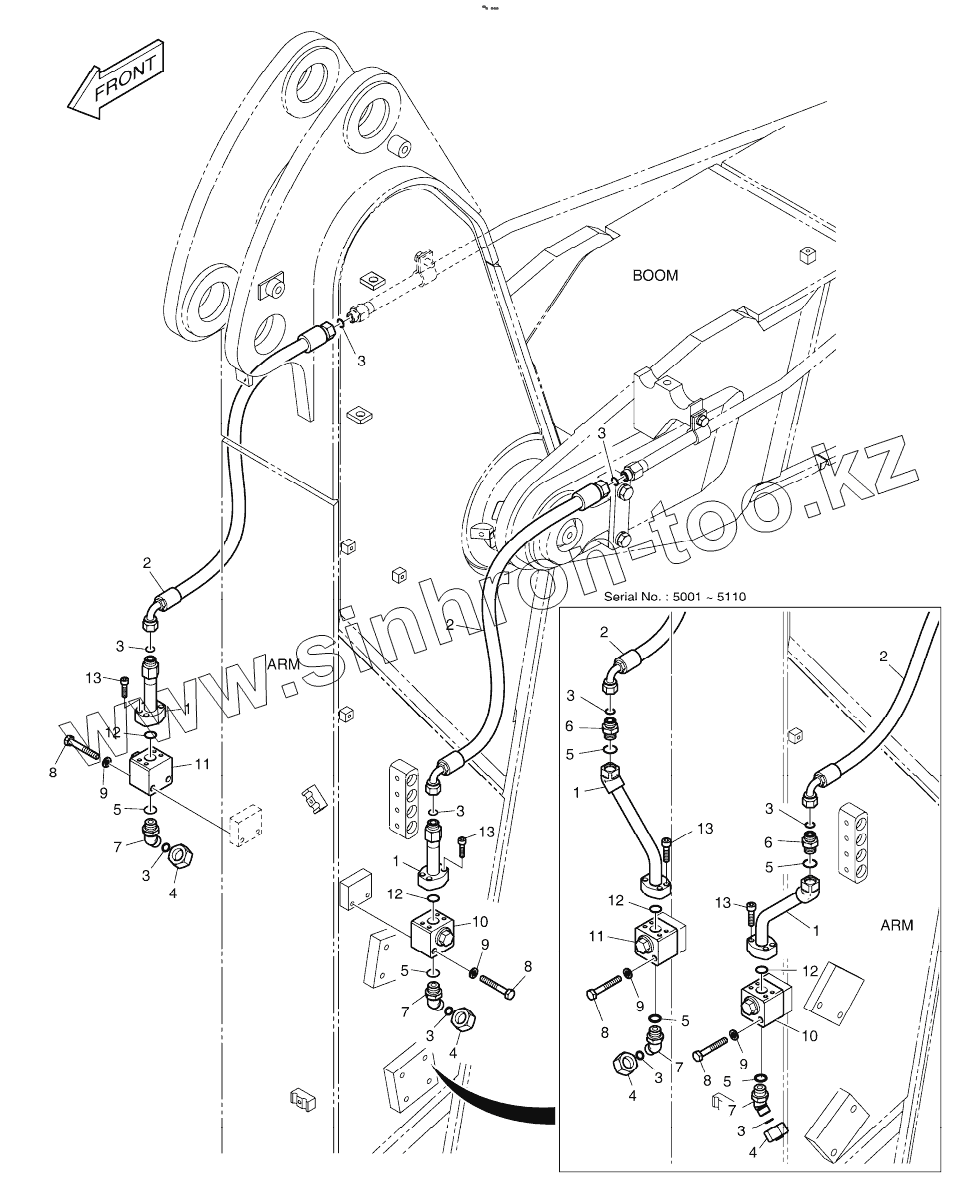

Каталог запасных частей к технике: Doosan DX225LC. ARM PIPING - ARM 2.0m (ROTATING)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
11
11
12
12
12
12
13
13
13
13
Позиция на иллюстрации Заводской номер детали Название детали
K1023265A K1023265A ROTATION PIPING - 2.0M ARM
1 K1010233 PIPE
1 K1045102 PIPE
2 DS2013787 HOSE
2 DS2013510 HOSE
3 S8030081 O-RING
4 2181-2817D4 CAP
5 S8000181 O-RING
5 S8000181 O-RING
6 2181-4133D3 ADAPTER
7 2181-2816D4 Elbow
8 S0558966 BOLT
9 S5102603 WASHER;SPRING M10
10 K1006227 VALVE, SWITCH
11 K1006228 VALVE, SWITCH
12 2180-1026D30 O-RING
13 S2209266 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
