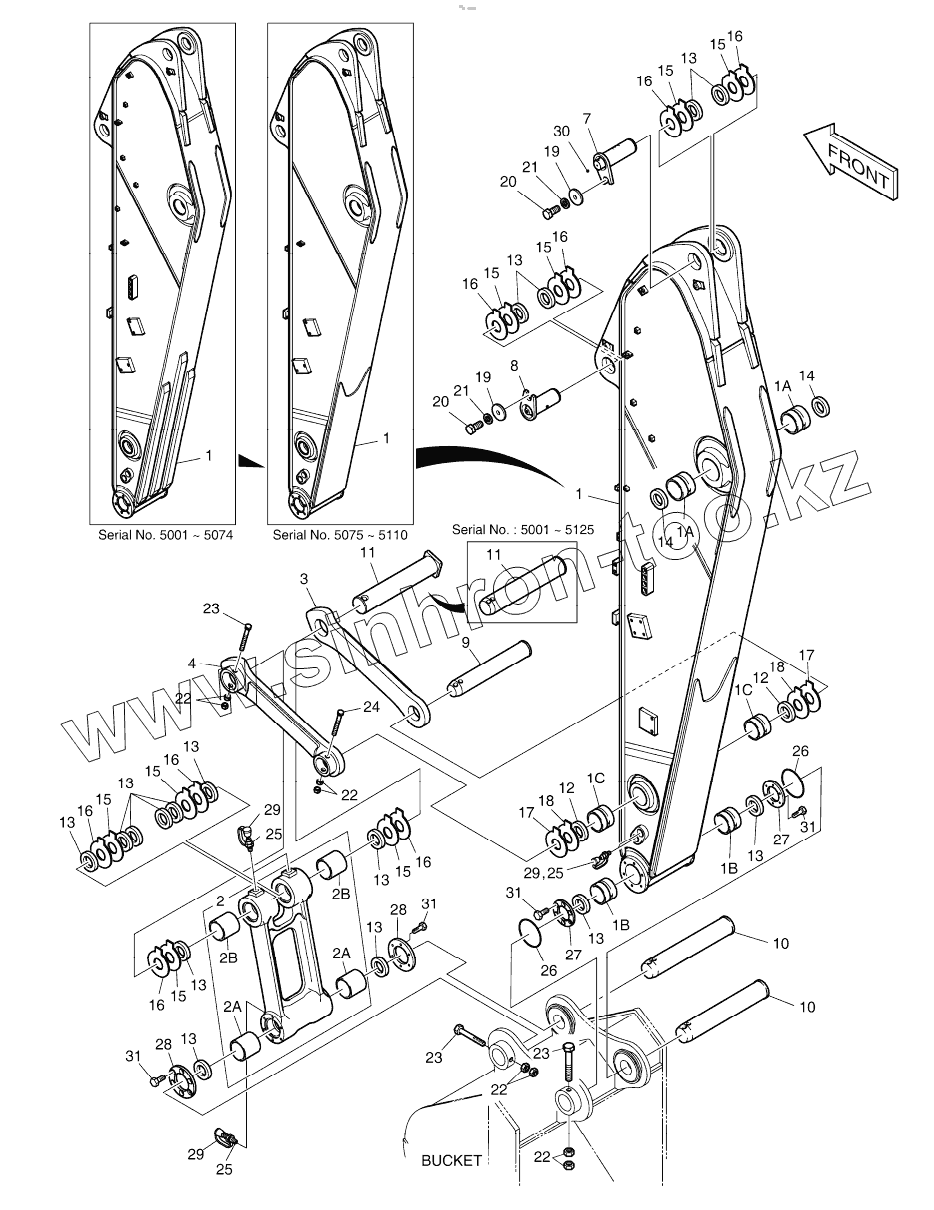

Каталог запасных частей к технике: Doosan DX225LC. ARM - 2.5m
K1018642L
K1018642L
K1018642L
K1018642L
K1018642L
K1018642L
K1018642L
K1018642L
K1018642L
K1018642L
K1018642L
230201-00102
230201-00102
230201-00102
230201-00102
230201-00102
230201-00102
230201-00102
230201-00102
230201-00102
230201-00102
230201-00102
1
1
1
1
1
1
1
1
1
1
1
1
1A
1A
1B
1B
1C
1C
2
2A
2A
2B
2B
3
3
3
4
4
7
7
7
8
8
8
9
9
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
13
13
13
13
13
13
13
13
13
13
13
14
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
18
18
19
19
20
20
21
21
22
22
22
22
23
23
23
24
25
25
25
26
26
27
27
28
28
28
28
29
29
29
30
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1018642L | K1018642L | ARM ASSY | |
| 230201-00102 | 230201-00102 | ARM ASSY | |
| 1 | K1018643A | ARM SUB ASSY | |
| 1 | K1018643C | ARM SUB ASSY | |
| 1 | K1018643G | ARM SUB ASSY | |
| 1 | K1018643H | ARM SUB ASSY | |
| 1A | 110-00252 | BUSHING | |
| 1B | K1000733 | BUSHING | |
| 1C | K1000734 | BUSHING | |
| 2 | K1002294 | PUSH LINK ASSY | |
| 2A | 110-00249 | BUSHING | |
| 2B | K1000735 | BUSHING | |
| 3 | K1010024 | LINK, GUIDE(RH) | |
| 3 | K1010024A | LINK, GUIDE(RH) | |
| 3 | 101540-00006 | LINK,GUIDE(RH) | |
| 4 | K1010025 | LINK, GUIDE(LH) | |
| 4 | K1010025A | LINK, GUIDE(LH) | |
| 7 | K1002128 | Pin | |
| 7 | 2123-2187E | Pin | |
| 7 | K1046927 | PIN | |
| 8 | K1002130 | Pin | |
| 8 | 2123-2182E | Pin | |
| 8 | K1002130A | PIN | |
| 9 | K1007255 | PIN | |
| 9 | K1007255A | PIN | |
| 10 | 2123-2192C | PIN | |
| 10 | 2123-2192E | Pin | |
| 11 | K1007256 | PIN | |
| 11 | K1007256A | PIN | |
| 11 | 120501-00130 | PIN, BUCKET CYL ROD | |
| 12 | 2180-1106BD4 | SEAL;DUST | |
| 13 | 2180-1106BD24 | SEAL;DUST | |
| 14 | 2180-1106BD6 | Seal, dust | |
| 15 | DS7752012 | SHIM | |
| 16 | DS7752013 | SHIM | |
| 17 | DS7752006 | SHIM | |
| 18 | DS7752007 | SHIM | |
| 19 | 2116-1060D6 | STOPPER | |
| 20 | S0521366 | BOLT M16X2.0X35 | |
| 21 | S5102903 | WASHER;SPRING | |
| 22 | S4012933 | NUT | |
| 23 | DS0001084 | BOLT | |
| 24 | DS0001083 | BOLT | |
| 25 | S6710041 | NIPPLE;GREASE | |
| 26 | 180-00077D5 | O-RING | |
| 27 | K1000911 | SPACER | |
| 28 | K1000912A | SPACER | |
| 28 | K1000912B | SPACER | |
| 29 | 160-00020 | CAP;GREASE NIPPLE | |
| 30 | 2181-1116D1 | Plug | |
| 31 | S0712066 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
