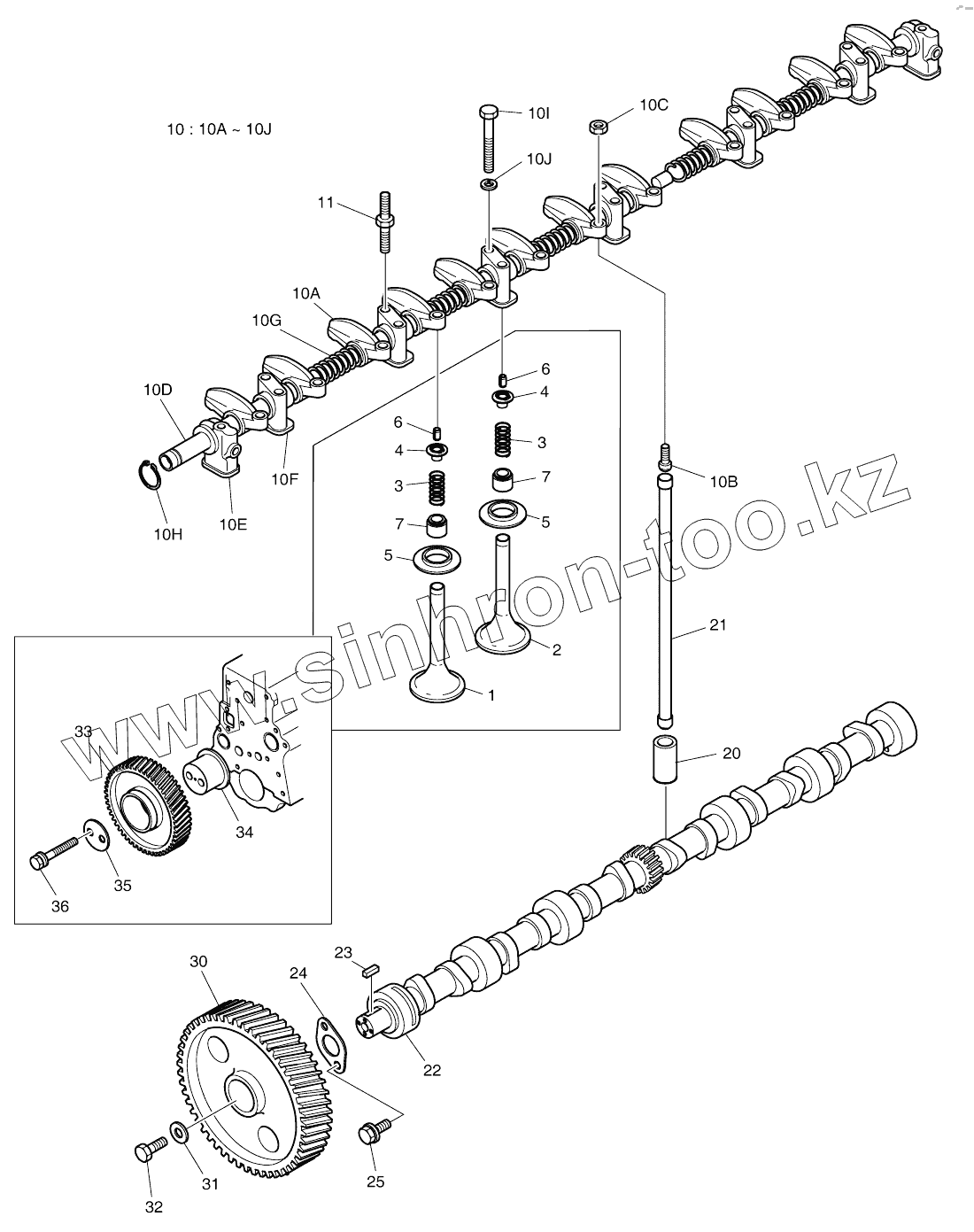

Каталог запасных частей к технике: Doosan DX140W. VALVE MECHANISM

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

6

6

7

7

10

10

10A

10A

10B

10C

10D

10E

10F

10F

10G

10H

10I

10J

11

11

20

21

22

23

24

25

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	65.04101-0032		VALVE;INLET
2	65.04101-0025A		VALVE;EXHAUST
3	65.04102-0005		SPRING;VALVE
4	65.04103-0001B		RETAINER;VALVE SPRING
5	65.04103-0002		PLATE;SPRING
6	65.04104-0001		SPLIT;COLLAR
6	110971-00024		Cotter
7	65.04902-0015		SEAL;VALVE STEM
10	65.04200-6019D		Rocker arm and shaft assy
10	150122-00006		Rocker arm and shaft assy
10A	65.04201-5002C		Rocker arm assy
10A	150101-00001		Rocker arm assy
10B	65.04205-0001		SCREW;ADJUST
10C	65.90501-0013		NUT;HEX.
10D	65.04203-5008C		ROCKER ARM SHAFT ASS'Y
10E	65.04202-0009		BRACKET(FRONT)
10F	65.04202-0003C		BRACKET(ROCKER ARM)
10F	110424-00015		Bracket, rocker arm
10G	65.97601-0048		SPRING;ROCKER ARM
10H	06.29010-0116		RING;SNAP
10I	06.01013-9118		BOLT;HEXM8X65
10J	06.15010-2311		Washer
11	65.90201-0081		BOLT;STUD
11	120122-00028		Bolt, spacer
20	65.04301-0009		TAPPET
21	65.04302-5006		ROD;PUSH
22	65.04401-0018B		SHAFT;CAM
23	06.29151-4608		KEY
24	65.98112-0009A		FLANGE
25	06.01913-3115		Bolt
30	65.04501-0004		GEAR;CAM SHAFT
31	65.90701-0059		WASHER;PLAIN
32	06.01733-4410		BOLT M14X1.5X28
33	65.04505-5012		IDLE GEAR ASS'Y
34	65.04506-0011		SHAFT;IDLE GEAR
35	65.90720-0016		WASHER;THRUST
36	06.01943-3222		BOLT ASS'Y M10X1.25X55

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
