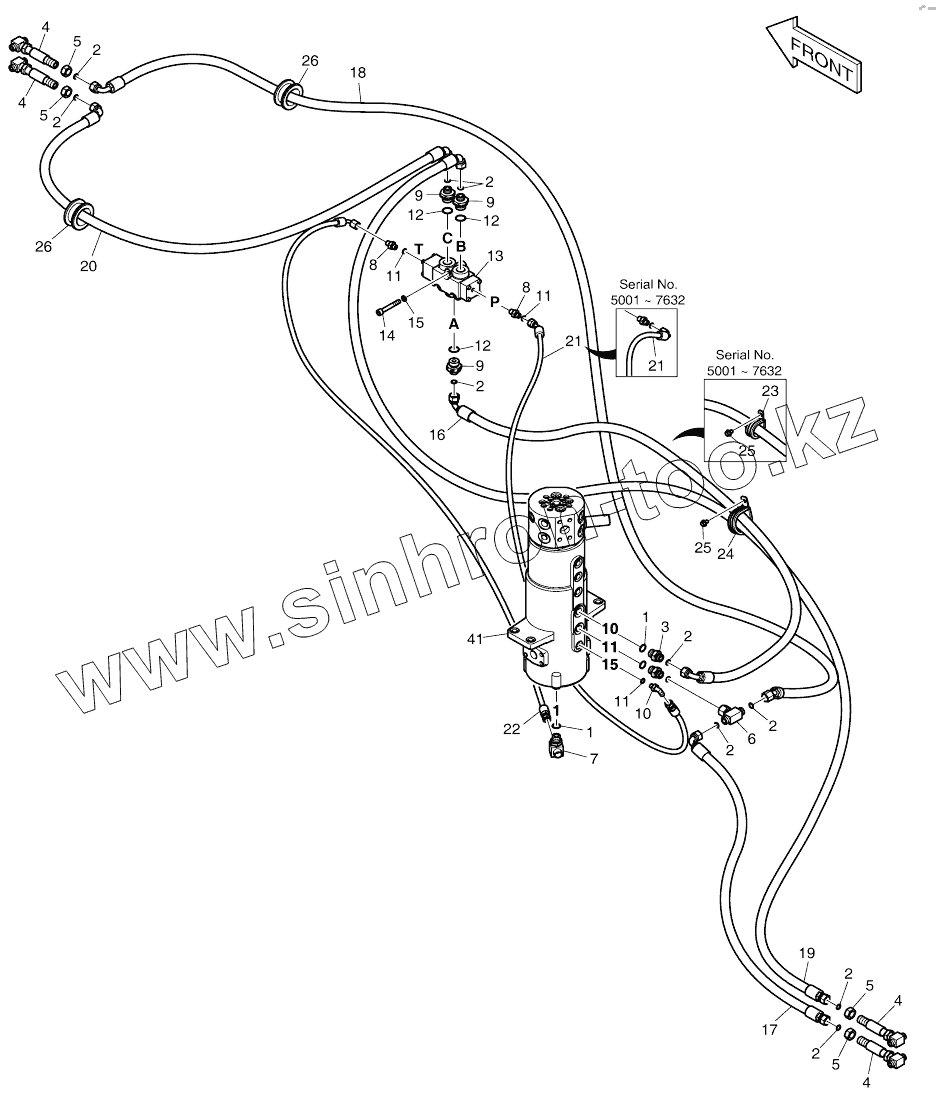

Каталог запасных частей к технике: Doosan DX140W. UNDER CARRIAGE PIPING - NOT INDE

Тип техники

Марка

Модель

Схема

420212-05551

400-01485A

1

1

1

1

2

2

2

2

2

2

2

2

2

3

4

4

4

4

5

5

5

5

6

7

8

8

9

9

9

10

11

11

11

12

12

12

13

14

15

16

16

17

18

18

19

19

20

21

21

21

21

22

23

24

25

25

25

25

26

26

41

41

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-05551	420212-05551		PIPING, ATTACHMENT
400-01485A	400-01485A		UNDER CARRIAGE PIPING
1	S8000181		O-RING
1	S8000181		O-RING
2	S8030081		O-RING
3	2181-4133D3		ADAPTER
4	K1006248		Tee
5	121-00010D5		Nut
6	181-00137		Tee
7	2181-2281D15		TEE
8	2181-1126D14		ADAPTER;S PFO-PF1/4
9	2181-2627D2		ADAPTER
10	2181-1702D4		ELBOW
11	S8000111		O-RING
12	S8000231		O-RING
13	2426-9041		Valve, selector
14	S2213066		BOLT;SOCKET M10X1.5X70
15	S5110603		WASHER;SPRING
16	DS2023180		HOSE
16	DS2023289		HOSE
17	DS2013681		HOSE ASSY, HYDRAULIC
18	DS2021143		HOSE
18	DS2021426		HOSE ASSY, HYDRAULIC
19	DS2013694		HOSE
19	DS20131184		HOSE
20	DS2023241		HOSE
21	DS2092095		HOSE
21	DS2093201		HOSE ASSY, HYDRAULIC
22	DS2093014		HOSE
23	124-00208D6		CLIP D38/M8
24	124-00208D9		Clip
25	K1001029		BOLT
25	K1001029		BOLT
26	2160-1004D62		BUSHING, RUBBER
41	480-00015C		JOINT, CENTER
41	400826-00041		JOINT, CENTER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
