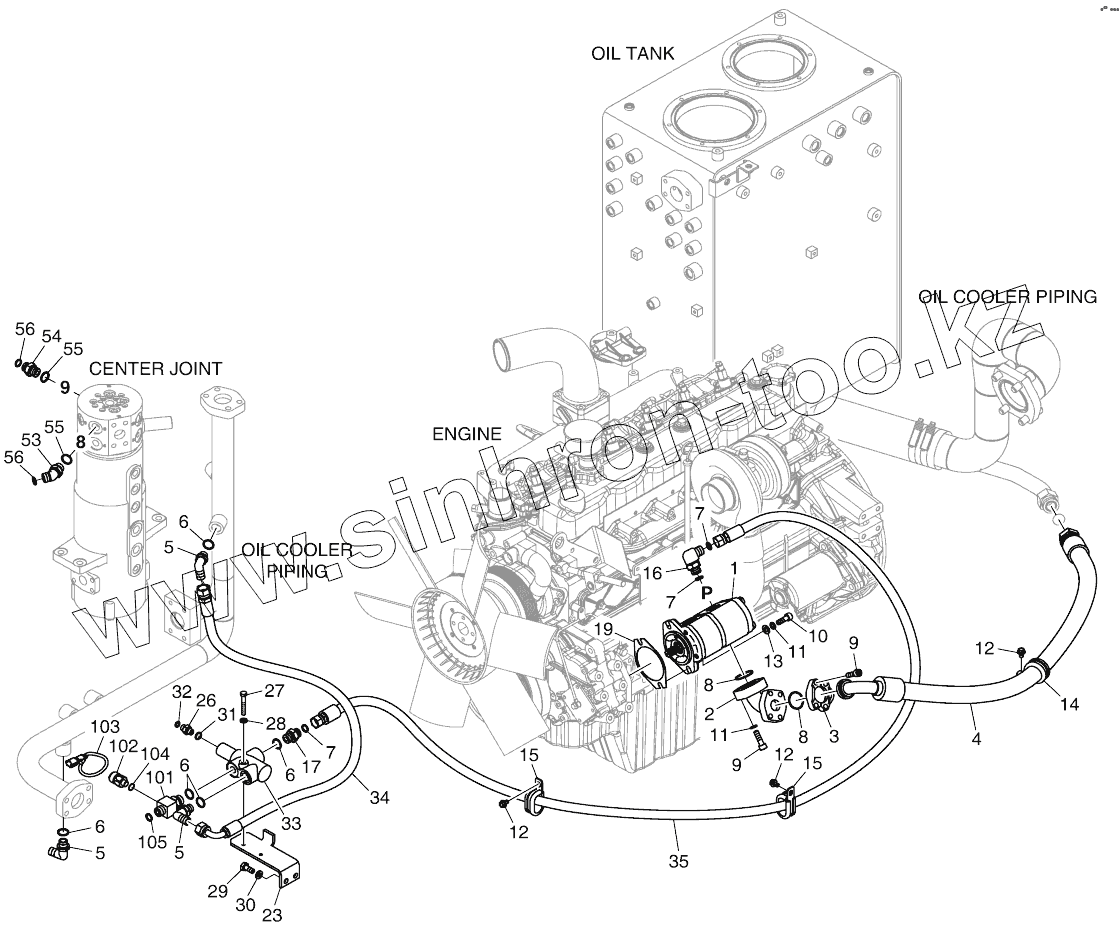

Каталог запасных частей к технике: Doosan DX140W. STEERING PIPING (1) - EMR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420212-13819
1
2
3
4
5
5
5
6
6
6
6
7
7
7
8
8
9
9
10
11
11
12
12
12
13
14
15
15
16
17
19
23
26
27
28
29
30
31
32
33
34
35
53
54
55
55
56
56
101
102
103
104
105
Позиция на иллюстрации Заводской номер детали Название детали
420212-13819 420212-13819 PIPING, STEERING
1 401-00445A PUMP, GEAR
2 140-01567A PIPE
3 2181-9078 Flange
4 DS2018097 HOSE
5 2181-1702D2 ELBOW
6 S8000181 O-RING
7 S8030081 O-RING
8 2180-1026D19 O-RING
9 S2212366 BOLT M10X1.5X35
10 S2212266 BOLT;SOCKET M10X1.5X30
11 S5110603 WASHER;SPRING
12 K1001029 BOLT
13 S5010613 WASHER;PLAIN
14 124-00208D6 CLIP D38/M8
15 124-00209D2 CLIP
16 2181-2815D3 ELBOW
17 DS2232012 ADAPTER
19 400602-00642 GASKET
23 K1008733C PLATE
26 2181-4133D1 ADAPTER
27 S0556466 Bolt
28 S5102503 WASHER;SPRING
29 S0512066 BOLT
30 S5102603 WASHER;SPRING M10
31 S8000111 O-RING
32 S8030041 O-RING
33 K1007896 VALVE, PRIORITY
34 DS2055636 HOSE
35 DS20111279 HOSE ASSY, HYDRAULIC
53 2181-2816D4 Elbow
54 DS2232012 ADAPTER
55 S8000181 O-RING
56 S8030081 O-RING
101 430225-00025A TEE, ADAPTER
102 301413-00017 SWITCH, PRESSURE, EMR STEER
103 530-00067 Harness
104 S8180211 SEAL RING
105 S8030081 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
