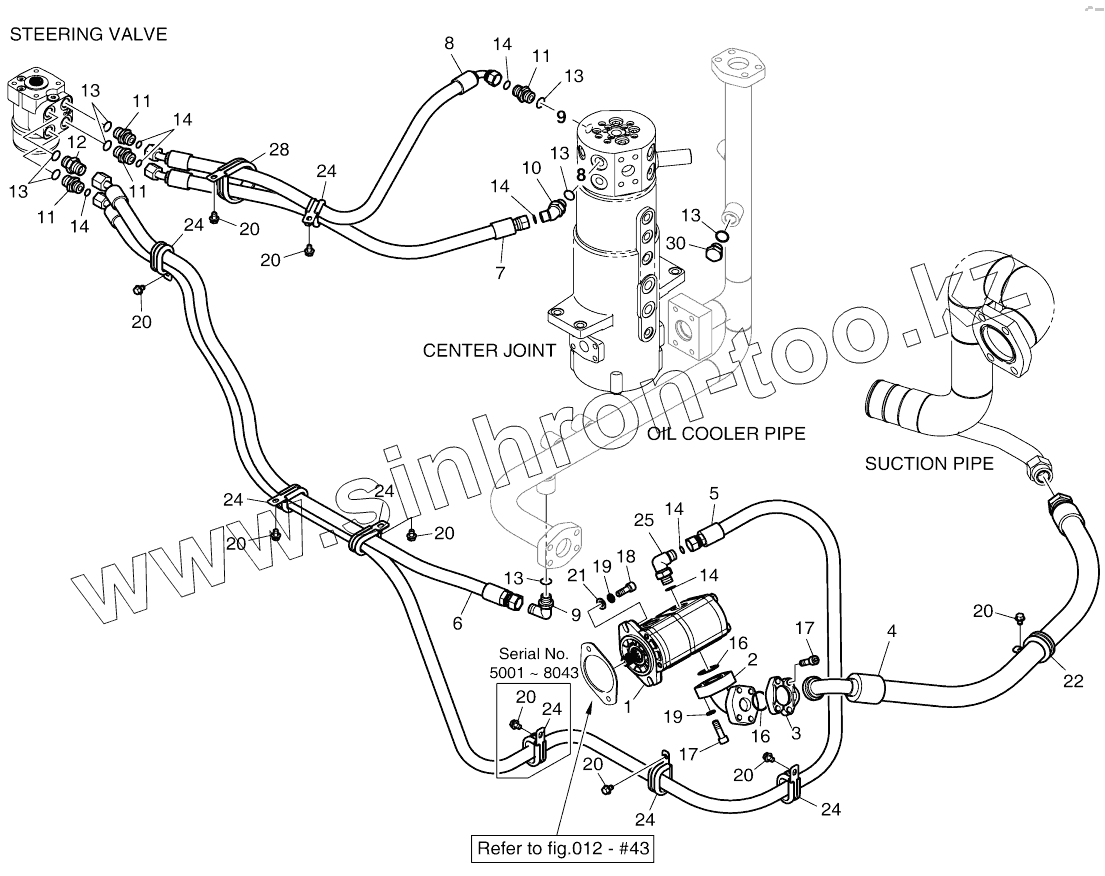

Каталог запасных частей к технике: Doosan DX140W. STEERING PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
11
11
11
12
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
16
16
17
17
18
19
19
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
21
22
24
24
24
24
24
24
24
24
24
24
24
24
24
24
25
28
30
Позиция на иллюстрации Заводской номер детали Название детали
400-01421B 400-01421B STEER PIPING
1 401-00445A PUMP, GEAR
2 140-01567A PIPE
3 2181-9078 Flange
4 DS2018097 HOSE
5 DS2104001 HOSE
6 DS2098001 HOSE
7 DS2104003 HOSE
8 DS2102002 HOSE
8 DS2102006 HOSE
9 2181-1702D2 ELBOW
10 2181-2816D4 Elbow
11 2181-4133D3 ADAPTER
12 2181-1126D6 ADAPTER
13 S8000181 O-RING
13 S8000181 O-RING
14 S8030081 O-RING
16 2180-1026D19 O-RING
17 S2212366 BOLT M10X1.5X35
18 S2212266 BOLT;SOCKET M10X1.5X30
19 S5110603 WASHER;SPRING
20 K1001029 BOLT
20 K1001029 BOLT
21 S5010613 WASHER;PLAIN
22 124-00208D6 CLIP D38/M8
24 124-00209D2 CLIP
24 124-00209D2 CLIP
25 2181-2815D3 ELBOW
28 124-00208D8 Clip
30 2181-1950D3 PLUG
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
