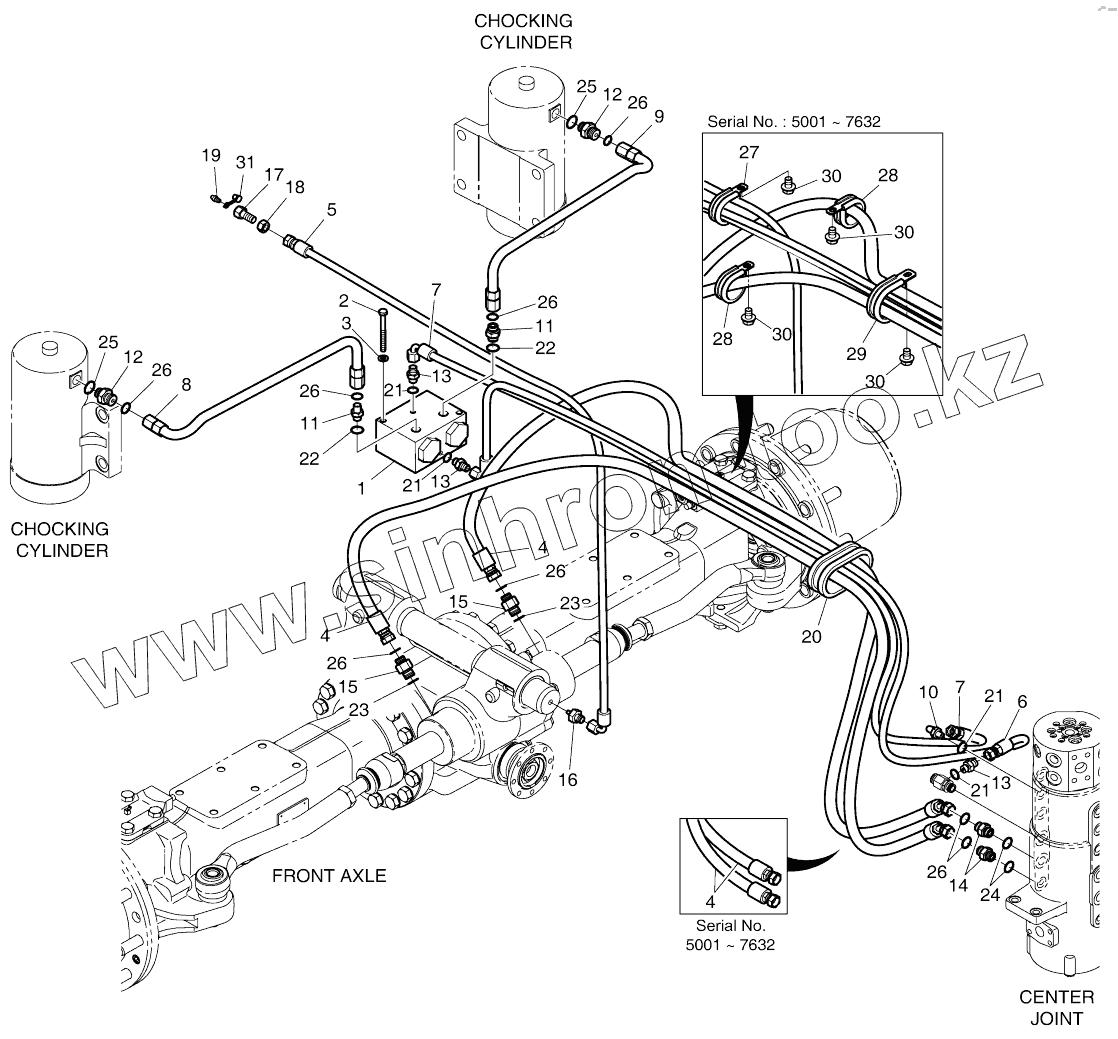

Каталог запасных частей к технике: Doosan DX140W. STEER AND CHOCKING PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
4
4
4
4
4
4
4
5
6
6
7
7
7
7
8
8
9
9
10
11
11
12
12
12
12
13
13
13
14
14
15
15
15
15
15
15
16
17
18
19
20
20
21
21
21
21
22
22
23
23
23
23
23
23
24
25
25
26
26
26
26
26
26
26
27
28
28
29
30
30
30
30
31
Позиция на иллюстрации Заводской номер детали Название детали
400-01476C 400-01476C STEER & CHOCKING PIPING
1 2423-9007A Valve, chocking
1 2423-9007A Valve, chocking
1 410116-00134A Valve, chock
2 S0557066 BOLT
3 S5102503 WASHER;SPRING
4 DS2011484 HOSE
4 DS2012819 HOSE ASSY, HYDRAULIC
5 DS2093006 HOSE
6 DS2093007 HOSE
6 DS2093142 HOSE
7 DS2093083 HOSE
7 DS2093093 HOSE
8 140-01568C PIPE
8 420207-02419 PIPE, CHOCKING
9 140-01569C PIPE
9 420207-02420 PIPE, CHOCKING
10 2181-1702D4 ELBOW
11 2181-4133D2 ADAPTER PF3/8-UNF3/8
12 2181-4133D33 Adapter
12 DS2232055 ADAPTER
13 2181-1126D14 ADAPTER;S PFO-PF1/4
14 2181-4133D39 Adapter
14 DS2232010 ADAPTER
15 2181-4133D47 Adapter
15 DS2232002 ADAPTER
16 2181-1110D30 ADAPTER PF1/4-PT1/8
17 181-00103 REDUCER PT1/8-PF1/4
18 121-00006 NUT PF1/4
19 S6710041 NIPPLE;GREASE
20 DS7601023 BUSHING, RUBBER
20 DS7601048 GUIDE, RUBBER
21 S8000111 O-RING
22 S8000141 O-RING
23 S8000161 O-RING
23 DS2851076 O-RING
24 S8000181 O-RING
25 2180-1026D13 O-ring
26 S8030061 O-RING
27 124-00208D4 CLIP D26/M8
28 124-00208D7 CLIP;BAND
29 124-00208D9 Clip
30 K1001029 BOLT
31 160-00020 CAP;GREASE NIPPLE
