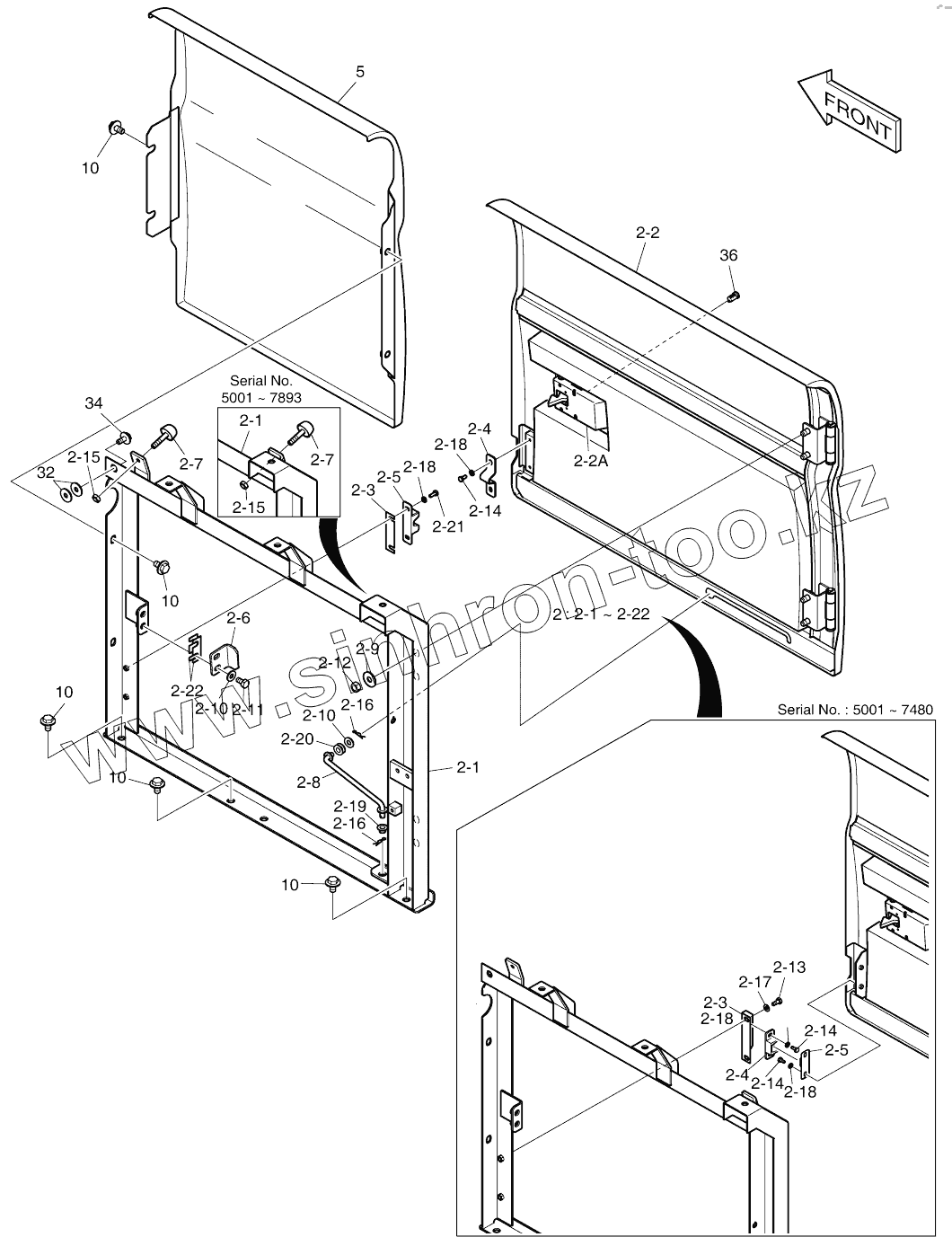

Каталог запасных частей к технике: Doosan DX140W. SIDE DOOR - R.H.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
621-03043J
2
2
2
2
2
2-1
2-1
2-1
2-1
2-1
2-1
2-1
2-1
2-2
2-2
2-2
2-2A
2-3
2-3
2-3
2-3
2-4
2-4
2-4
2-4
2-5
2-5
2-5
2-5
2-5
2-5
2-6
2-7
2-7
2-7
2-7
2-8
2-9
2-10
2-10
2-11
2-11
2-12
2-13
2-14
2-14
2-14
2-14
2-14
2-14
2-14
2-14
2-15
2-15
2-15
2-15
2-15
2-15
2-16
2-16
2-17
2-18
2-18
2-18
2-18
2-19
2-20
2-21
2-22
5
5
10
10
10
10
10
32
34
36
Позиция на иллюстрации Заводской номер детали Название детали
621-03043J 621-03043J COVER ASSY
2 621-02751K SIDE DOOR ASSY(R, H)
2 621-02751M SIDE DOOR ASSY(R.H)
2 110982-00187 DOOR ASSY, SIDE(R.H)
2 110982-00187A DOOR ASSY, SIDE, (R.H)
2 110982-00187B DOOR ASSY, SIDE, (R.H)
2-1 195-02678H SUPPORT
2-1 195-02678K SUPPORT
2-1 110958-00271 SUPPORT, SIDE DOOR(R.H)
2-1 110958-00271A SUPPORT, SIDE DOOR(R.H)
2-2 621-02750H DOOR, SIDE(R.H)
2-2 110982-00188 DOOR, SIDE(R.H)
2-2 110982-00188A DOOR, SIDE, (RH)
2-2A 125-00035A LOCK
2-3 2116-1522 PLATE
2-3 110947-00027 SHIM
2-4 2161-9052 STOPPER;PLATE
2-4 250201-00028 PLATE
2-5 2161-9053 STOPPER;RUBBER
2-5 110956-00002 STOPPER, RUBBER
2-5 110956-00002A STOPPER
2-6 621-02726A PLATE, LOCK
2-7 K1001260A Stopper
2-7 K1001260A Stopper
2-8 623-00075B STAY ASSY
2-9 2114-1058D30 WASHER;PLAIN
2-10 2114-1058D45 WASHER M10
2-11 S0511866 BOLT
2-11 S0512053 BOLT M10X1.5X25
2-12 S4012733 NUT M12
2-13 S0508766 BOLT
2-14 S0504553 BOLT M6X1.0X14
2-14 S0504553 BOLT M6X1.0X14
2-15 S4012633 NUT M10X1.5
2-15 S4012633 NUT M10X1.5
2-16 2705-9002 PIN;LOCK
2-17 S5010513 WASHER;PLAIN M8
2-18 S5010313 WASHER;PLAIN
2-19 K1000602 BUSHING
2-20 K1008335 BUSHING
2-21 S0504653 BOLT M6X1.0X12
2-22 110947-00317A SHIM
5 621-02748B COVER, TANK
5 621-02748C COVER, TANK
10 DS0025015 BOLT
32 2114-1058D10 WASHER
34 DS0025023 Bolt
36 K1004630 KEY, CYLINDER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
