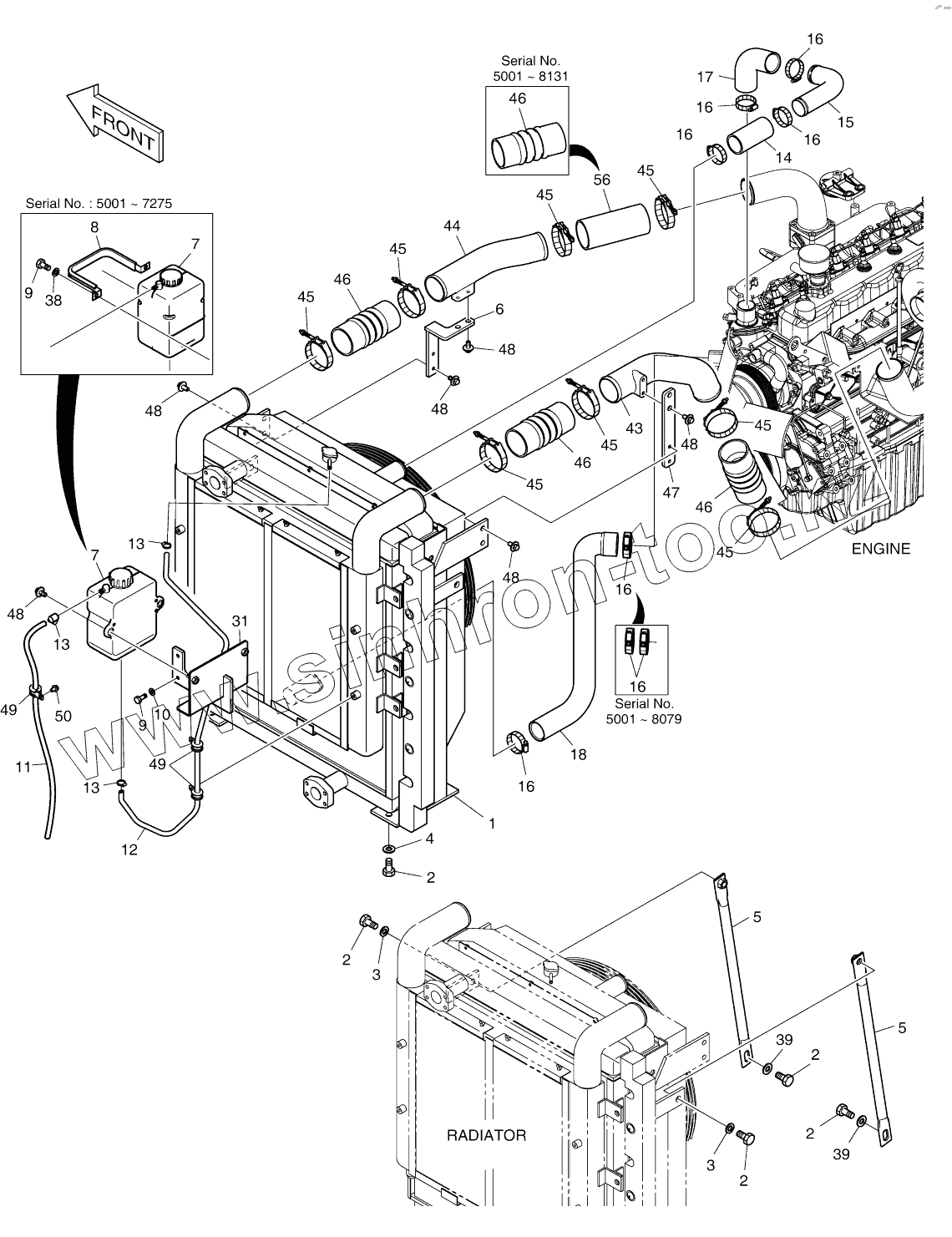

Каталог запасных частей к технике: Doosan DX140W. RADIATOR AND RESERVE TANK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
2
2
3
3
4
5
5
6
7
7
7
7
8
9
9
9
9
9
9
10
11
11
12
12
13
13
13
13
13
13
14
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
18
31
38
39
39
43
44
45
45
45
45
45
45
45
45
45
45
45
45
45
45
45
45
46
46
46
46
46
46
46
46
46
46
47
48
48
48
48
48
48
48
48
48
48
48
48
48
48
49
49
50
56
Позиция на иллюстрации Заводской номер детали Название детали
150109-00565 150109-00565 ENGINE ASSY
201-00186K 201-00186K ENGINE ASSY
1 440211-00726 RADIATOR ASSY
1 440211-00726A RADIATOR ASSY
1 202-00149C RADIATOR ASSY
2 S0521366 BOLT M16X2.0X35
3 S5102901 WASHER;SPRING
4 2114-1816A WASHER;HARD
5 K1001269A STAY
6 195-03446 BRACKET
7 K1003180A Tank, reserve
7 K1038409 TANK, RESERVE
8 K1000722A CLAMP
9 S0511766 BOLT
9 S0511766 BOLT
10 S5102603 WASHER;SPRING M10
11 DS2079168 HOSE
11 DS2160002 HOSE
12 DS2079032 HOSE
12 DS2160021 HOSE
13 S8450006 CLAMP;HOSE
13 DS2809001 CLIP
14 2185-1316 HOSE;WATER
15 K1002464 PIPE, WATER
16 S8450053 CLAMP;HOSE
16 S8500067 CLAMP
16 S8500067 CLAMP
17 2185-1680 HOSE;WATER
18 185-00389B HOSE, WATER
31 195-02878C BRACKET
38 S5010613 WASHER;PLAIN
39 S5010913 WASHER M16
43 193-00828A PIPE, AIR
44 193-00915 PIPE, AIR
45 124-00194 Clamp
45 S8500092 Clamp
46 K1038559 HOSE
46 K1038559 HOSE
47 195-02929 BRACKET
48 DS0025017 BOLT
48 DS0025017 BOLT
49 124-00208D2 CLIP D14/M8
50 K1001029 BOLT
56 420101-01449 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
