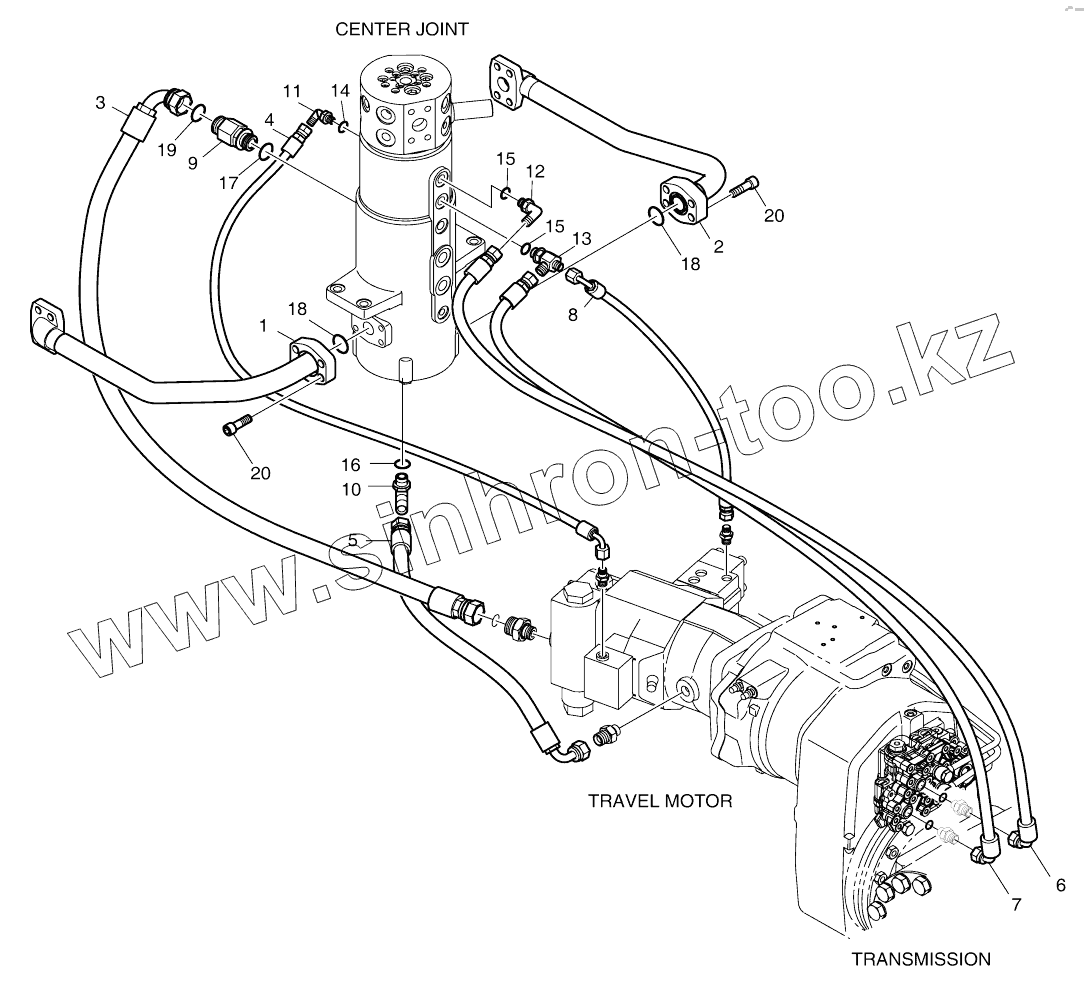

Каталог запасных частей к технике: Doosan DX140W. PROPELLING PIPING - SWIVEL JOINT

Тип техники

Марка

Модель

Схема

420212-05550

400-01475B

1

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

18

19

20

20

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-05550	420212-05550		PIPING, UNDERCARRIAGE
400-01475B	400-01475B		PROPELLING PIPING
1	140-01583B		PIPE
1	420207-00653A		PIPE, TRAVEL
2	140-01584B		PIPE
2	420207-00652A		PIPE, TRAVEL
3	DS2013528		HOSE
4	DS2093002		HOSE
5	2184-1036D15		Hose
6	DS2093003		HOSE
7	DS2093004		HOSE
8	DS2093005		HOSE
9	2181-2701A		Tee
10	2181-1702D2		ELBOW
11	2181-1702D4		ELBOW
12	2181-1702D5		ELBOW PF3/8-PF3/8
13	2181-1951D11		TEE PFO3/8-PF3/8-PF1/4
14	S8000111		O-RING
15	S8000141		O-RING
16	S8000181		O-RING
17	S8000231		O-RING
18	2180-1026D19		O-RING
19	S8030121		O-RING
20	S2215466		BOLT;SOCKET

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
