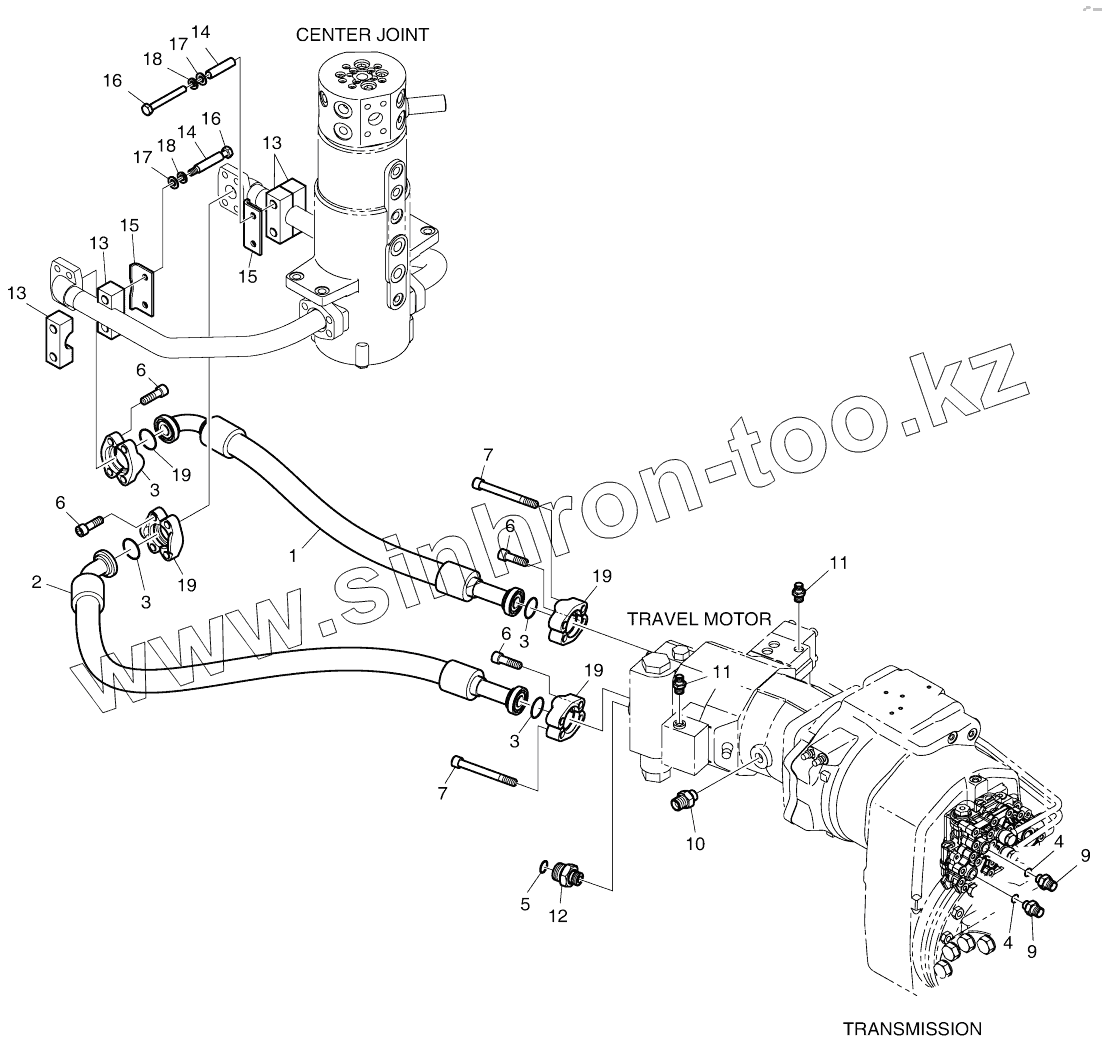

Каталог запасных частей к технике: Doosan DX140W. PROPELLING PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
4
4
4
5
6
6
6
6
7
7
9
9
10
11
11
12
13
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали
420212-05548 420212-05548 PIPING, UNDERCARRIAGE
400-01473E 400-01473E PROPELLING PIPING
1 DS2040430 HOSE
1 DS20401010 HOSE ASSY, HYDRAULIC
2 DS2039088 HOSE 840L
2 2184-1098D35 HOSE
3 2180-1026D19 O-RING
4 S8000141 O-RING
4 DS2851075 O-ring
5 S8030121 O-RING
6 S2215466 BOLT;SOCKET
7 S2216766 Bolt, socket
9 2181-1126D56 Adapter
10 DS2479001 Adapter
11 DS2479002 Adapter
12 DS2495001 ADAPTER
13 124-00285 Clamp, rubber
14 K1002091 SPACER
15 K1002092 PLATE
16 S0559266 BOLT
17 S5010613 WASHER;PLAIN
18 S5102603 WASHER;SPRING M10
19 2181-9081 FLANGE;SPLIT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
