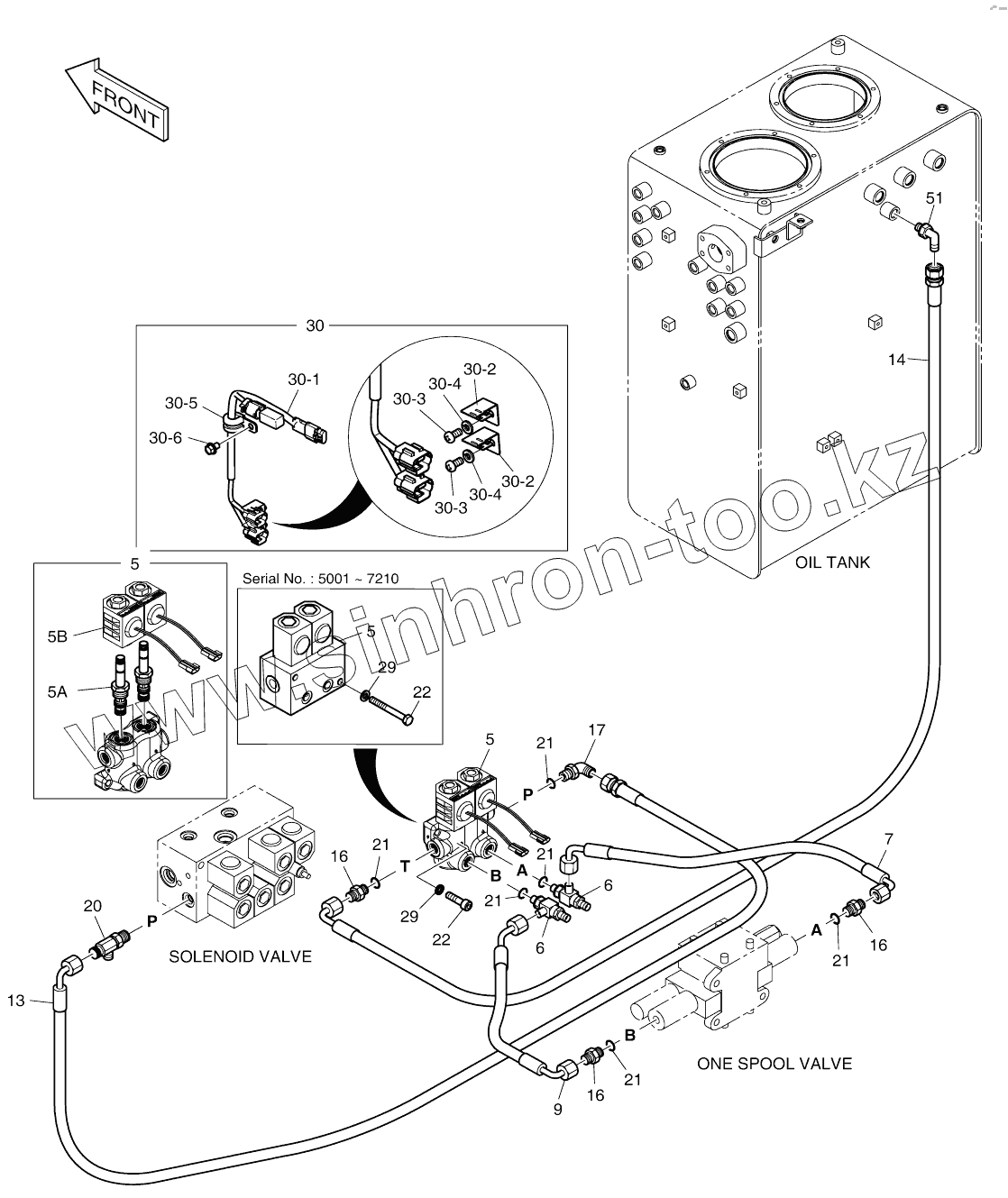

Каталог запасных частей к технике: Doosan DX140W. PILOT PIPING-ROTATING (1)

Тип техники

Марка

Модель

Схема

5

5

5

5

5

5

5A

5B

6

6

7

9

13

14

16

16

16

17

20

21

21

21

21

21

21

22

22

22

22

29

29

29

29

30

30-1

30-2

30-2

30-3

30-3

30-4

30-4

30-5

30-6

51

Позиция на иллюстрации	Заводской номер детали		Название детали
K1003368C	K1003368C		PILOT PIPING-ROTATING
420212-11475	420212-11475		PIPING, PILOT, PERO
5	426-00247A		VALVE, SOLENOID
5	426-00247B		VALVE, SOLENOID
5A	K9007363		SPOOL, SOLENOID
5B	1.519-00001		COIL 24V
6	181-00779		TEE
7	DS2091028		HOSE
9	DS2090010		HOSE
13	DS2093142		HOSE
14	DS2093082		HOSE
16	2181-1126D14		ADAPTER;S PFO-PF1/4
17	2181-1702D4		ELBOW
20	2181-1951D1		TEE PFO1/4-2PF1/4
21	S8000111		O-RING
22	S0556766		BOLT
22	S2209266		Bolt
29	S5102503		WASHER;SPRING
29	S5110503		WASHER;SPRING
30	500-00402A		ROTATING ELECTRIC ASSY
30-1	K1000817		HARNESS
30-2	2195-3500		BRACKET;HOUSING
30-3	S3450953		SCREW M6X1.0X12
30-4	S5102303		WASHER;SPRING M6
30-5	124-00208D2		CLIP D14/M8
30-6	K1001029		BOLT
51	2181-1702D4		ELBOW

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
